A Digitalio Box Pro I/O modul és adatrögzítő (datalogger), a következő területeken használható:

• Ipari gépekben hőmérséklet mérésre, relé meghajtásra, gombok és végállások érzékelésére, áram mérésre.
• Épület automatizálásban és hőközpontokban hőmérséklet mérésre, motoráramok mérésére, fűtés és hűtés logikával hőn tartásra, impulzus kimenettel rendelkező mérőórák adatgyűjtésére. 0-10 V kimenettel szelepek vagy EC motorok vezérlésére, 0-10 V vagy 4-20 mA bemenettel nyomás szenzorok csatlakoztathatók.
• Ad hoc mérésre, power bankról működtetve hőmérséklet vagy áram adatgyűjtésre, melyet egy szerverre küld. Akár 36 óra működés 4 db sorba kapcsolt 18650 Li-Ion akkumulátorral wifis adatküldéssel.
• Hordozható számítógépre kötve közvetlen és részletes rendszer-diagnosztika a Digitalio Tool szoftverrel, grafikonos megjelenítéssel .

Digitalio Box Pro röviden

• Táplálás: USB vagy 12-36 VDC
• 2 RS485 port, Modbus RTU
• RS485 transzparens mód, a master eléri az RS485#2 eszközöket a RS485#1-en keresztül. (Pl. Baud rate conversion)
• 5 csatorna relé meghajtás
• 3 csatorna digitális bemenet (pull down)
• 3 csatorna árammérés áramváltóval
• 2 csatorna 0-10 V / 4-20 mA bemenet felhasználói értékekkel. (pl. kiolvashatjuk hogy 12.4 bar a nyomás)
• 3 csatorna 0-10 V kimenet felhasználói értékekké, fade funkcióval
• Környezeti hőmérséklet
• 16 csatorna 1-Wire® hőmérséklet
• 8 csatorna PT1000
• 3 impulzus számláló
• 3 hőmennyiség mérő
• 5 aszimmetrikus időmű
• 5 hiszterézis alapú hőmérséklet szabályzó (hűtés, fűtés)
• 5 deltaT kapcsoló
• 3 gomb (gombnyomás, hosszú nyomás, többszörös nyomás)
• Wifi, Modbus TCP
• Adatrögzítés wifin keresztül
• Webes kezelőfelület, mobilra is optimalizált
• 24 felhasználói regiszter, melyet webes interfacen is elérhet
• Windows 10 applikáció biztosítja a teljes körű beállítást és rendszerdiagnosztikát
• Előre definiált beállítások, melyekkel időt takaríthat meg
• A ki- és bemenetek nem izoláltak.
• Egyes funkciók kölcsönösen kizárják egymást.

A Digitalio terméktámogatásban nagyon erős, a fejlesztésben kreatív és rugalmas. Ez az erősség! A Digitalionál kapcsolatba kerülhet a fejlesztővel, nála jobban senki nem ismeri a terméket.

Digitalio Box Pro részletek

Készülékház

120x101x22.5, világos szürke

PC/ABS önkioltó keverék

IP20

tömeg ~200 g

Rögzítés

TS-35 DIN sín (EN 60715) ipari eszközök számára

Csatalakozók

Eltávolítható csavaros sorkapocs

Euroclamp SHxx-3,5 / PVxx-3,5-H-P / zöld

vezeték keresztmetszet max. 2.5 mm²

vezeték blankolás max 8mm, érvéghüvely javasolt

csavar: M2, meghúzási nyomaték: 0.25 Nm

Környezet

Beltéri telepítés, vagy zárt doboz (IP54)

Működési hőmérséklet: -10°C – 50 °C,

Páratartalom: 0..90% (nem lecsapódó)

Maximum magasság: 1200 m

Táplálás

Tápfeszülség

12–36 VDC, fogyasztás max. 2W (A1.1 - A1.2)

USB

5 VDC, max. 420 mA

Fordított polaritás védelem

60 VDC max

Beépített logika

Tápfeszültség monitorozás

Csatlakozás

RS485

2 port Half-Duplex

Transzparens mód a két port között, RS485 baud rate konverzió

Modbus RTU slave

Alapértelmezett kapcsolat: 115200 8N2 / Cím: 1

RS485-1

Nincs beépített 100 Ω termináció

Nincs beépített szimmetrikus 1k bias ellenállás

RS485-2

Beépített 100 Ω termináció (CAT5e)

Beépített szimmetrikus 1k bias ellenállás

Transzparens mód esetén Modbus Master

USB2.0

Modbus RTU slave

VCOM interface

Wifi

Wi-Fi 4 (802.11 b/g/n)

IPv4 támogatás

Wifi Auth: Open / WPA2 PSK

2412 ~ 2484 MHz

HTTP 1.1 interface

Adatfeltöltés HTTP/HTTPS POST

Adatfeltöltés TCP/TCPS socket (persistent tcp connection)

Adatfeltöltés WS/WSS socket (persistent websocket connection)

Digitalio Cloud Connect (persistent websocket connection)

Hardver

MCU

STM32 sorozat

Wifi

ESP-WROOM-32E

FRAM

Cypress 64-Kbit F-RAM

Nagy tartósság, 100 billió olvasás/írás

Visszajelző ledek

Tápfeszültség

Heartbeat

RS485 kommunikáció

Wifi állapot

Wifi kommunikáció

Open drain kimenet

Csatornák száma

5 csatorna

Flyback dióda

Tápegység

12–36 V DC, max 1 A

Beépített logika

Egyszerű kapcsolás kérésre

Impulzus kapcsolás

Aszimmetrikus időmű

Összes bekapcsolt állapot ideje

Alkalmazási példa

Relé meghajtás

Alacsony áramű eszköz kapcsolása, pl: led

Digitális bemenetet

Csatornák száma

3 csatorna

Dry contact - Pull down

Active low/Active high

Forgó jeladó bomb támogatás

Működés potméterként vagy végtelenül

Sebesség mérés (tick / sec, mm / sec)

Logikák

Impulzus számláló

Hőmennyiség mérés

Gombnyomás

Multikeypress event

Multikeypress count

Long keypress event

Alkalmazási példa

Impulzuskimenetes áramlásmérők, szélmérők, teljesítménymérők

Forgójeladós potenciométer

Forgójeladós útmérő

Sebesség mérés

HMI gomb

Áramváltó

Csatornák száma

3 csatorna

Méréshatár

0-16A AC

Mérés

Áram [A]

Logika

Felhasználói limit figyelés

Küszöbérték

Alkalmazási példa

Áram mérés

Túláram érzékelés

1-Wire®

Kompatibilis szenzor

DS18B20

Maximum eszköz a buszon

16 db

Mérés

Hőmérséklet [°C]

Környezeti szenzor

Kompatibilis szenzor

ASAIR AM2301 / 1 adatvezetékes verzió

DHT 11

Mérés

Hőmérséklet [°C]

Páratartalom [%]

Alkalmazási példa

Mérés a Digitalio Box környezetében

0-10V kimenet

Csatornák száma

3 csatorna

Felhasználói mértékegységek

Lineáris interpolációval számolt kimenet

Logikák

Fade time

Random fade

Alkalmazási példa

EC motor sebességvezérlés

RGB dimming

Proporcinális szelep vezérlés

0-10 V / 4-20 mA Input

Csatornák száma

2 csatorna

Opcionális 0-10 V vagy 4-20 mA

Felhasználói mértékegységek

Lineáris interpolációval számolt érték

Felhasználói limit figyelés

Mérés

0-10 V

4-20 mA

Alkalmazási példa

Nyomásmérés

Távadók fogadása

PT1000 Hőmérő

Csatornák száma

8 csatorna

Multiplexált

Tartomány

-45 °C - 235 °C

Kompatibilis szenzor

2 vezetékes PT1000

Logikák

Egyszerű hűtés/fűtés (hiszterézis)

DeltaT kapcsoló

Hőmennyiség mérés

Felhasználói limit figyelés

Belső feszültség monitorozás

Csatornák száma

6 csatorna

Mérés

Wifi táprendszer [V]

System 5V [V]

System 3V3 [V]

Belső virtual GND

Tápfeszültség [V]

Open drain tápfeszültség [V]

FRAM

Tárolt adatok

DO kapcsolások száma

DO bekapcsolt állapot idő

DI kapcsolások száma

Impulzus számlálók

Hőmennyiség mérők

Forgó jeladó állapot

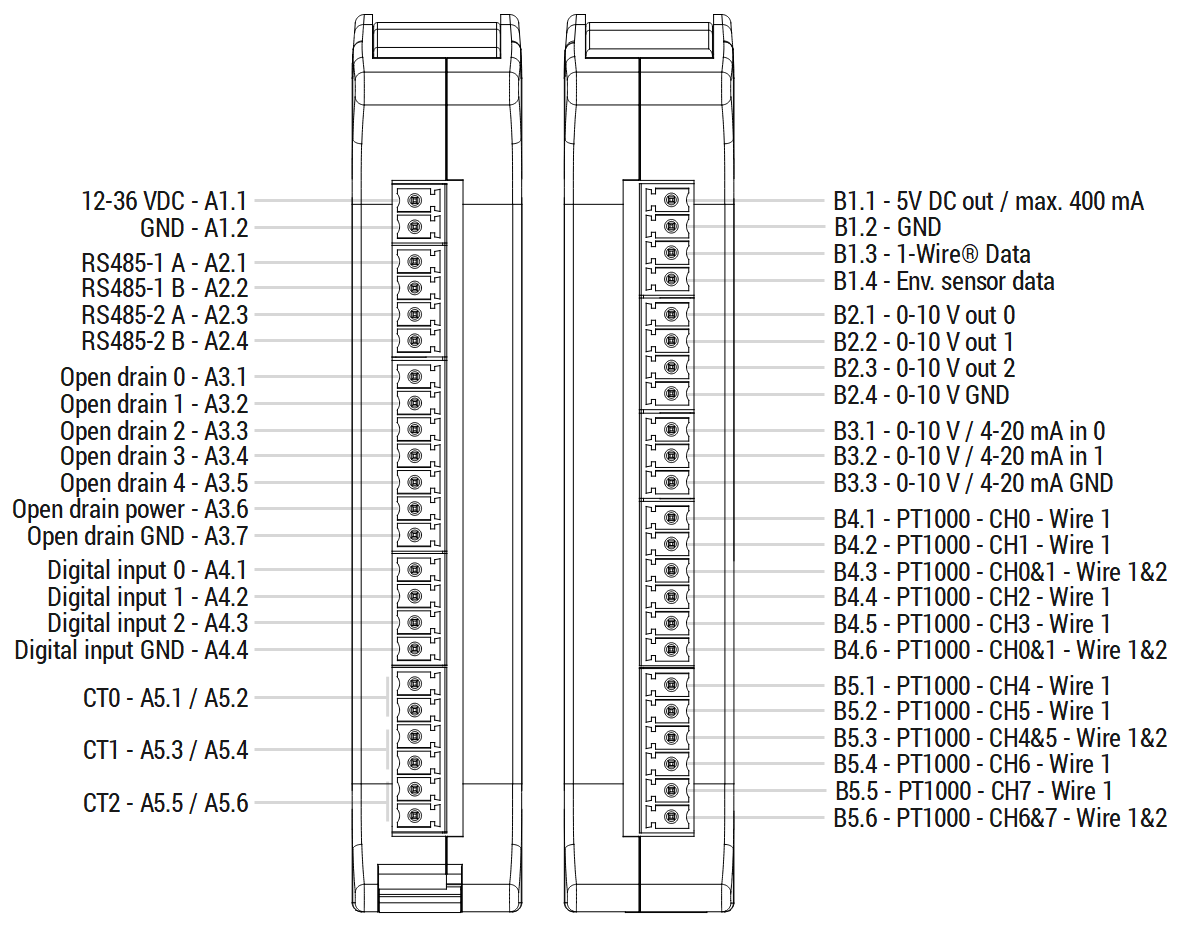

Eszköz leírás

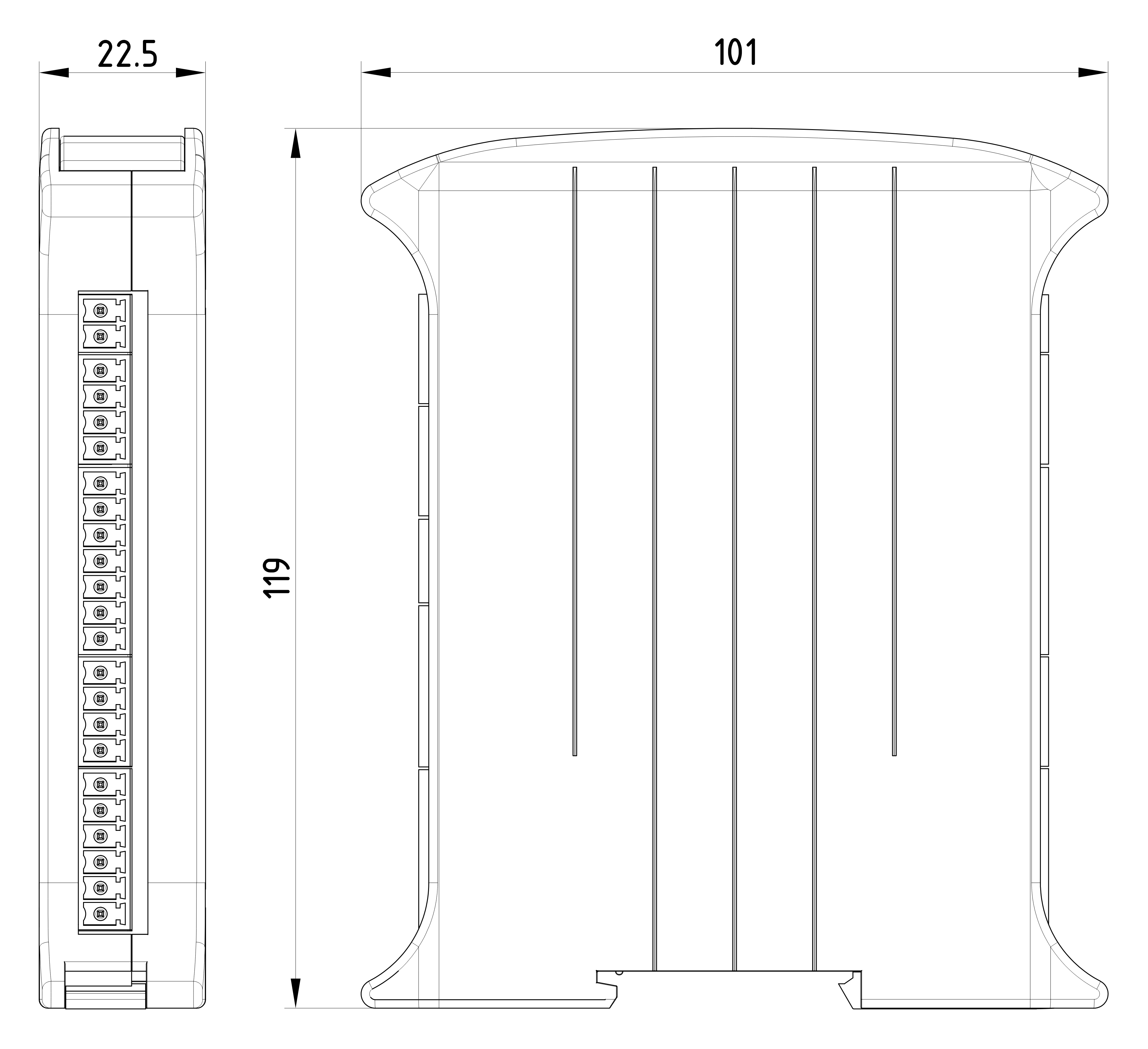

Méretek

Csatlakozók

Termék címke

Mi van a dobozban?

• Digitalio Box Pro (#100-002)
• USB kábel (#60-007)
• 3 db áramváltó (ECS0620‐L20A, #60-004)
• Környezeti érzékelő (AM2301, #60-xxx)
• Bevezető használati utasítás (#60-011)
• 15% kedvezmény a következő vásárláshoz (rendelés + 60 nap)

Alkalmazási példa

Rendszer felépítése

A példában megmutatjuk, hogy tudjuk egy hőközpontban teljesen kihasználni a Digitalio Box Prot. A rendszer egy faelgázosító kazánnal fűtött puffertartályos rendszer, mely használati melegvízet is készít. A padlófűtés keverőszelepje 0-10V működtetésű. A vízrendszer nyomását egy 0-10V kimenetű nyomás távadó adja vissza. A gépészet részét képzi még egy hővisszanyerős szellőztető, melyet két 0-10V vezérlésű EC motor hajt.

• Táplálás 24VCD-ről (A1.1 & A1.2)
• Modbus #1 (A2.1 & A2.2) a házautomatizálásba kötve, 57600 bauddal 1-es címmel.
• Modbus #2 (A2.3 & A2.3) a 3 fázisú teljesítmény mérőre kötve, 9600 bauddal 2-es címmel, ami a ház fogyasztását méri.
• Open drain #0 (A3.1): Padlófűtés szivattyú relé
• Open drain #1 (A3.2): Használati meleg víz szivattyú relé
• Open drain #2 (A3.3): Tároló és garázs (melléképület) fűtés szivattyú relé
• Open drain #3 (A3.4): Szellőztető DC motor tápegység relé
• Open drain #4 (A3.5): Aszimmetrikus időmű, házi eleveniszapos szennyvíztisztító levegőztető
• Open drain táp (A3.6 & A3.7): 24 VDC relé betáp a flyback dióda részére
• Digitális bemenet #0 (A4.1 & A4.4) Puffertartály átfolyás mérő impulzuskimenet visszatérő ágban
• Digitális bemenet #1 (A4.2 & A4.4) Lakás ivóvíz átfolyásmérő impulzuskimenet
• Digitális bemenet #2 (A4.3 & A4.4) Öntöző szivattyú átfolyásmérő impulzuskimenet (az átfolyásmérők egyszerű hideg vizes vízmérők impulzuskimenettel)
• Áramváltó (A5.1 & A5.2) Fűtés szivattyúra kötve
• Áramváltó (A5.3 & A5.4) HMV szivattyúra kötve
• Áramváltó (A5.5 & A5.6) Öntöző szivattyúra kötve.
• Környezeti érzékelő (B1.1 & B1.2 & B1.4) hőközpont légterét méri
• 1-Wire® érzékelők (B1.1 & B1.2 & B1.3)
  • 4 db a puffer tartály különböző magasságaiban elhelyezve, a melegvíz rétegződését méri
  • 4 db a lakásszellőztető hőmérsékleteit méri (elszívás, befújás, kifújás, beszívás)
  • 1 db padlás hőmérséklet
• 1 db 0-10V kimenet (B2.1 & B2.4) a padlófűtés keverőszelepét vezérli
• 2 db 0-10V kimenet (B2.2 & B2.3 & B2.4 ) a lakásszellőztető 2 EC motorjának fordulatszámát vezérli
• 1 db 4-20mA bemenet (B3.1 & B3.3) a fűtési rendszer nyomás távadójára van kötve
• 1 db 0-10V bemenet (B3.2 & B3.3) az locsoló rendszer nyomás távadójára van kötve. (példa miatt különböző)
• 1 csatorna PT1000 (B4.1 & B4.3) a puffertartály kimenő ágának hőmérsékletét méri.
• 1 csatorna PT1000 (B4.2 & B4.3) a puffertartály bejövő ágának hőmérsékletét méri.
• 1 csatorna PT1000 (B4.4 & B4.6) a padlófűtés előremenő hőmérsékletét méri
• 1 csatorna PT1000 (B4.5 & B4.6) a padlófűtés visszatérő hőmérsékletét méri
• 1 csatorna PT1000 (B5.1 & B5.3) a HMV fűtés visszatérő hőmérsékletét méri
• 1 csatorna PT1000 (B5.2 & B5.3) a melléképület fűtés visszatérő hőmérsékletét méri
• 1 csatorna PT1000 (B5.4 & B5.6) a melléképület léghőmérséklete
• 1 csatorna PT1000 (B5.5 & B5.6) a külső hőmérsékletét méri

Működő logikák

• Baud rate konverzió a teljesítmény mérőhöz
• Átfolyásmérő a pufferből kivett meleg vízre
• Átfolyásmérő az ivóvízre
• Átfolyásmérő az öntözővízre
• Hőmennyiség mérő a pufferből kivett meleg vízre
• Fűtési rendszer nyomás távadó (0-10 V) áram (mA) érték közvetlen átszámítása 0-5 bar értékre
• Locsoló rendszer nyomás távadó (0-10 V) feszültség (V) érték közvetlen átszámítása 0-5 bar értékre

A Digitalio Box Pro modbus slave, az adatokat szolgáltatja az agynak, ami lehet egy PLC, házautomatizálási rendszer vagy egy beágyazott számítógép.

Mihez kezdünk a sok adattal?

Azon kívül, hogy a kimeneteket vezéreljük a következő információkhoz juthatunk:

• Figyeljük, hogy a szivattyúkon folyik-e áram, az mekkora, működnek vagy esetleg szárazon futnak?
• Fűtési energia felhasználás
• Ha nem vagyunk otthon, és az ivóvízhálózati vízmérő áramlást mutat, talán csőtörés van? Vagy megy a mosógép?
• Ha bekapcsoltuk a locsolórendszert, de nincs átfolyás, akkor szárazon fut a szivattyú?
• Ha a padlófűtés előremenő tartósan magasabb mint 45 °C, akkor elromlott a keverőszelep?
• Ha a padlófűtés előremenő hőmérséklet és a visszatérő hőmérséklet közötti különbség kicsi (összeértek), szüneteltethetjük a fűtést.
• Ha a fűtési rendszer nyomása egy szint alá süllyedt, akkor ereszt a rendszer, vagy csak oxigén távozott a vízből?
• Az épületgépész távolról tudja megvizsgálni a mért értékeket, nincs kiszállás, távgyógyíthat, időt spórolhat meg!

Információt kapunk működés közben a rendszer állapotáról, meghibásodás esetén gyorsan beavatkozhatunk, elkerülve a nagyobb kárt, vagy éppen optimalizálással energiát és ezzel együtt költséget takaríthatunk meg.

Terméktámogatás

Digitalio Tool / Windows 11

Készülék adminisztrációval és konfiguráció kezeléssel

703 modbus regiszter teljes körű rendszerdiagnosztikát biztosít

Adatrögzítés CSV fájlba

Datalogger / Linux

Socket server MySQL backenddel. C# + Mono

Remote support

Telefonos támogatás

Teamviewer vagy Teams kapcsolaton keresztül (egyeztetés szükséges)

Elérhetőség

Terméktámogatás

+36203120012

support@digitalio.hu

Kérjük készítse elő a termék típusát (PN) és sorozatszámát (SN)

Általános információk e-mailben

hello@digitalio.hu

Visszaküldési cím

Koós Zoltán, H5144, Jászboldogháza, Liszt Ferenc utca 5, +36203120012
