Egy házautomatizálás nem csak a lámpák és a konnektorok kapcsolásáról szól, meg arról, hogy tudjuk hány fok van a szobában és mennyi a páratartalom. Kevés az, hogy távolról ki vagy be tudjuk kapcsolni a fűtést. Különben is, minek kapcsolgatjuk?

Mi ez?

Padlófűtés, gázkazán, vegyes kazán, faelgázosító kazán, napkollektor, hővisszanyerős szellőzőrendszer, fogyasztásmérés, árnyékolás, kamerák, öntözőrendszer, esővíz gyűjtő ciszterna, HMV szivattyú, kapuk, világítás, hangulatvilágítás, zene a konyhában, wifi a vendégeknek, távoli elérés (VPN), adatgyűtjés, adatkiértékelés. Rendszerben.

Egyszerű

Kezedbe veszed a telefonod és a szükséges funkciók maximum két érintéssel elérhetőek. Legyen az a világításod, a garázskapud, vagy a szellőző rendszered. Ha kell, egyszerűen módosíthatod az időzítéseket. A böngésződből. Egyéb program nélkül!

Szabványos

Az iparban már bevált eszközöket és protokollokat használunk, amik már bizonyítottak. Így pótlásuk hosszú távra megoldott, nem kell lekötnöd magad egy gyártónál.

Technológia

Ha van alattad egy operációs rendszer, bármire képes vagy!

Beágyazott számítógép

Sitara™ AM335x ARM® Cortex®-A8 processzor integrált adatgyűjtő kártyán. All-in-one megoldás, olcsó, kompakt kivitel. AI, DI, DO, PWM perifériák. Kevés hisztorikus adat tárolására van lehetőség a csökkentett erőforrás miatt. Ez a Digitalio - Board.

Ipari számítógép

Összetettebb rendszer esetén x64 arhitektúrájú SBC (single board computer) számítógép SSD meghajtóval. Az adatok tárolás itt nem jelent problémát.

Adatgyűjtő és végrehajtó modulok

A terepi adatgyűjtő modulok etherneten vagy RS485-ön kapcsolódnak az központhoz. A modulok elhelyezhetőek a központban, vagy igény szerint az alkalmazás helyén.

Perifériák

Digitális bemenetek
Egyszerű bemenetek. Jellemzően kapcsolók, kontaktusok.
Digitális kimenetek
Reléknek
Analóg bemenetek
2/3 RTD vezetékes: Pt100, Pt1000, Ni120, Cu100, Cu1000
+/-150 mV, +/-500 mV, +/-1V, +/-5V, +/-10V, +/-20 mA, 0 ~ 20 mA, 4 ~ 20 mA
Hőelem: J, K, T, E, R, S, B, N, C, L, M
Analóg kimenetek
+0 VDC ~ +5 VDC, +/-5 VDC, +0 VDC ~ +10 VDC, +/-10 VDC, +0 mA ~ +20 mA, +4 mA ~ +20 mA
Teljesítmény mérés
1 vagy 3 fázisú teljesítménymérés
Ueff, Ieff, f, P, S, Q, PF, φ, +EP, -EP, +EQ, -EQ (fázisonként) P, S, Q, PF, +EP, -EP, +EQ, -EQ (összegzett) UL1-L2, UL2-L3, UL1-L3, φL1-L2, φL1-L3
Szobatermosztát
Szobatermosztát hőmérő és páratartalom mérő szenzorokkal, hűtés/fűtés móddal modbus kapcsolattal.
One Wire (W1)
Ethernetes W1 interfész, 100 hőmérő illesztésére az alkalmazás helyén.
WinLirc és Lirc interfész
Csatlakozás TCP-n keresztül egy WinLirc vagy Lirc szerverhez. A távirányító gombjai digitális bemenetként funkcionálnak. Távirányítóval mozgatjuk a redőnyt, vagy kapcsoljuk a villanyt.
ESP8266 és Arduino interfész
Egyszerű és könnyen kezelhető JSON kommunikáció az általad készített IoT eszköz és a HomeControl között. Adjuk az interfészt, te adod az adatot. Használható cURL-lel is.
További lehetőségek
Rotary encoder, szögadók
Impulzus számlálás: vízmérők, hőmennyiség mérők.
Szintmérők, szintkapcsolók, nyomásmérők
Modbus eszközök csatlakoztatása
Kapcsolódás SOAP szerverhez
Operációs rendszer interfész
Memcache és filerendszer adatforrások, valamit TCP (RAW TCP) és WebAPI interfész. Operációs rendszer szintű scriptek (pl. bash, python, php) vagy programok (pl. saját C vagy C++ kód) mint adatszolgáltatók.
FIFO Data Queue: SysFS interfész. Fileműveletekkel elérhető FIFO.
IP Kamera integráció: Mobotix, Techson
Kamerák mozgásérzékelő konfigurációja mint digitális bemenet. "HTTP API Protocol For IP Media Device"

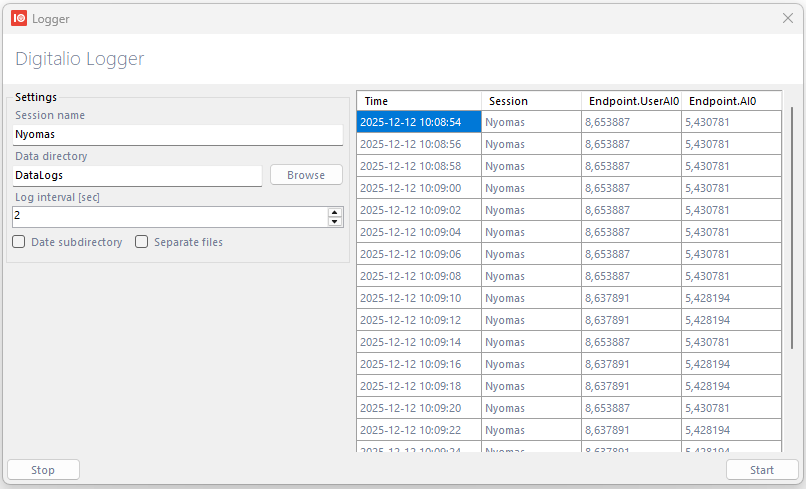

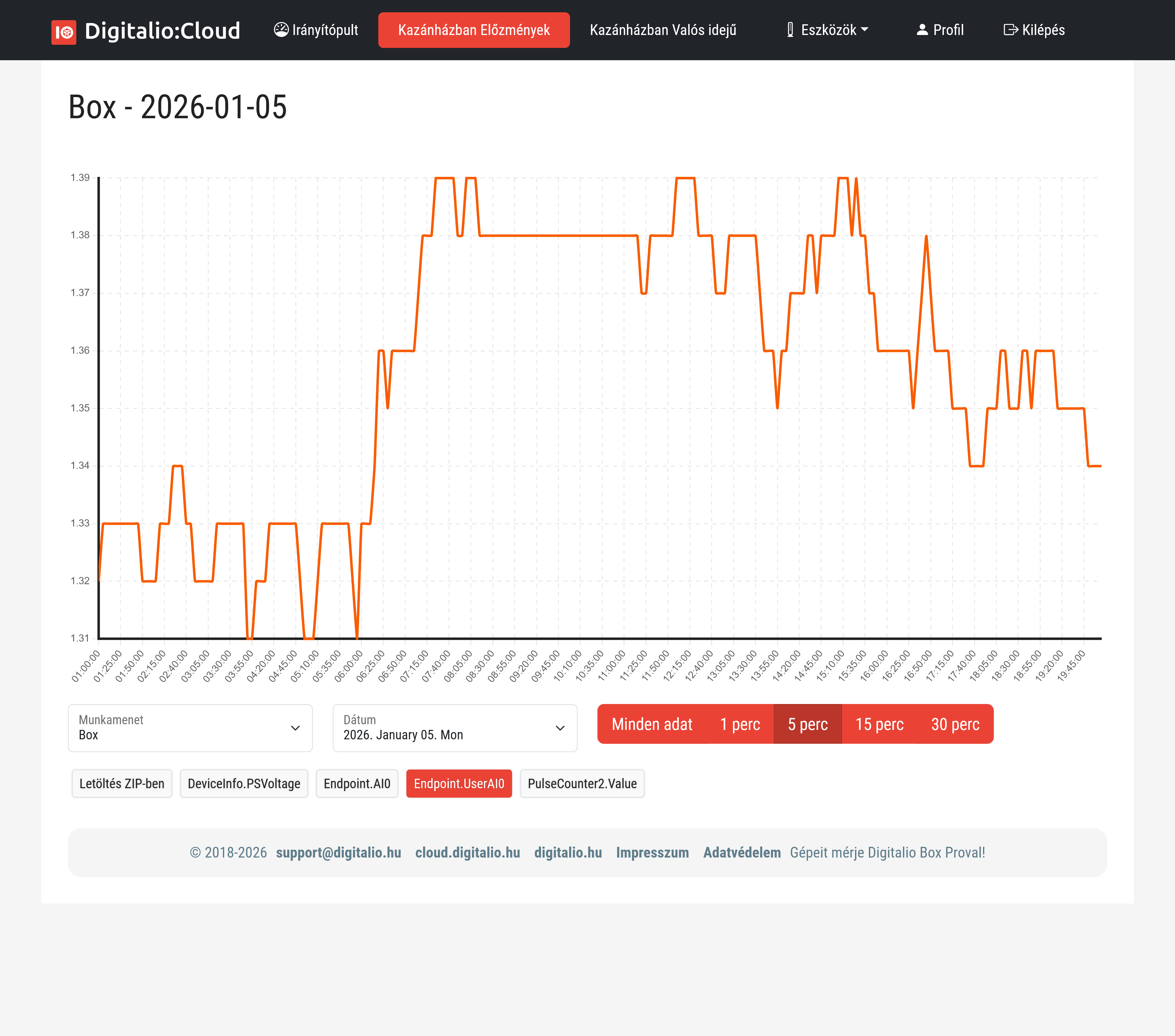

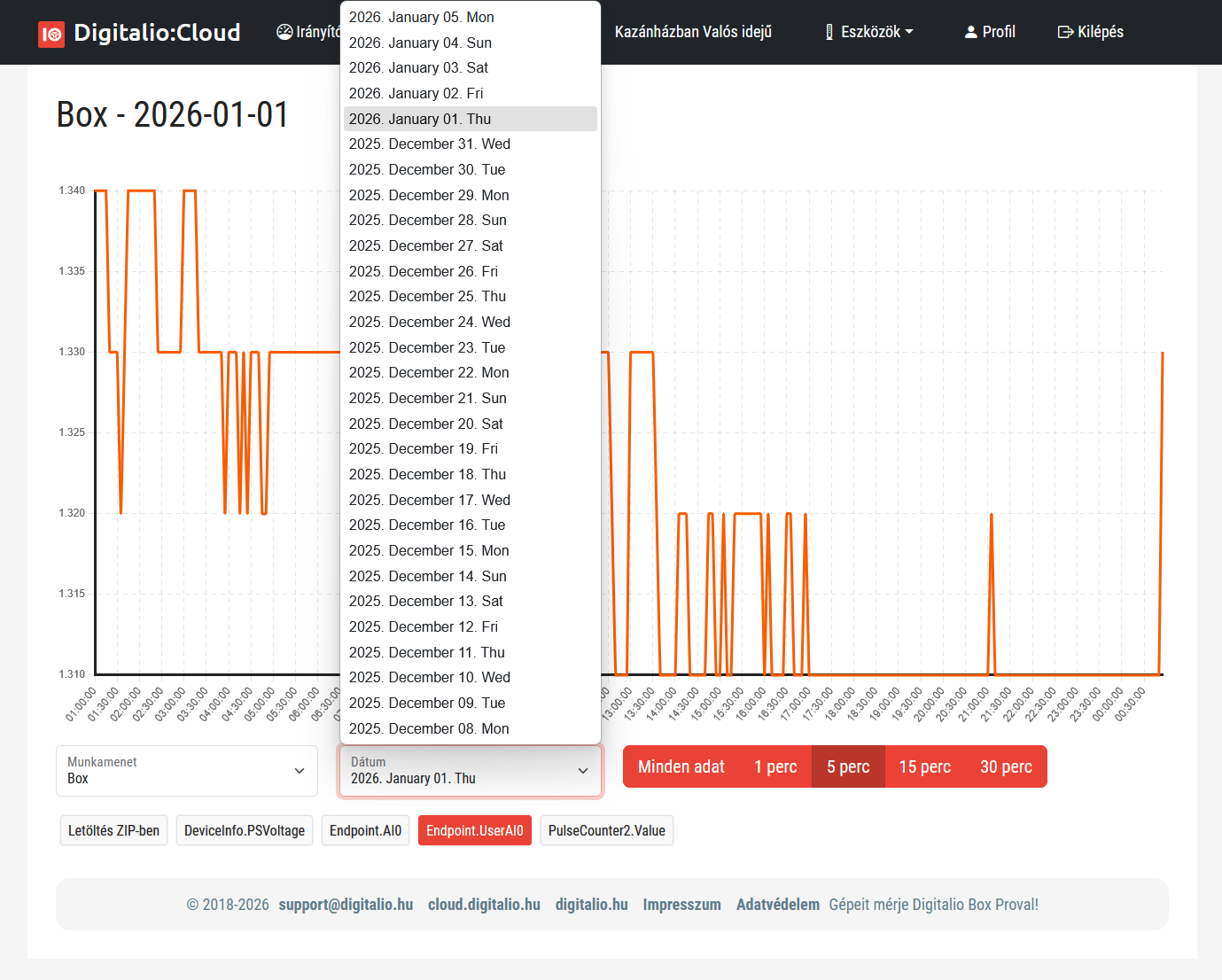

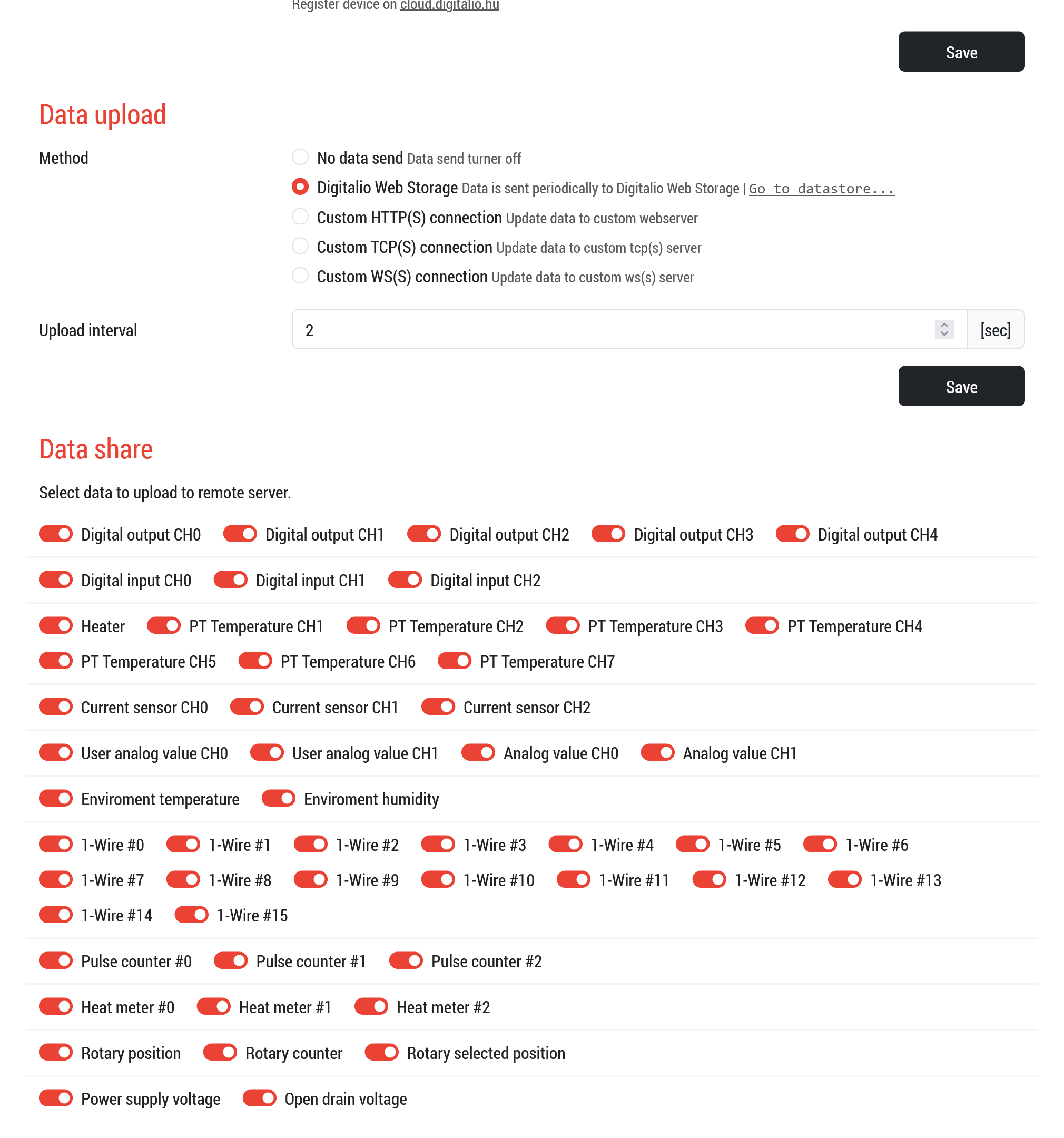

Data history API
Végpontok valós idejű változásainak lekérdezése másodperces felbontással.
Végpontok lekérdezése átlagolással (1,5,10,15 stb perces átlagok). XML és CSV kimenet. XSLT támogatás. Közvetlenül lekérdezhető Excelben. Az eredményhalmaz közvetlenül deserializálható C#-ban a további feldolgozás érdekében.
Internetes adatforrások
Openweathermap és Yahoo, mint időjárás adatszolgáltató. Például padlófűtés referencia hőmérséklete lehet a 3-4 órás hőmérséklet előrejelzés, tompítva a padlófűtés lomhaságát.

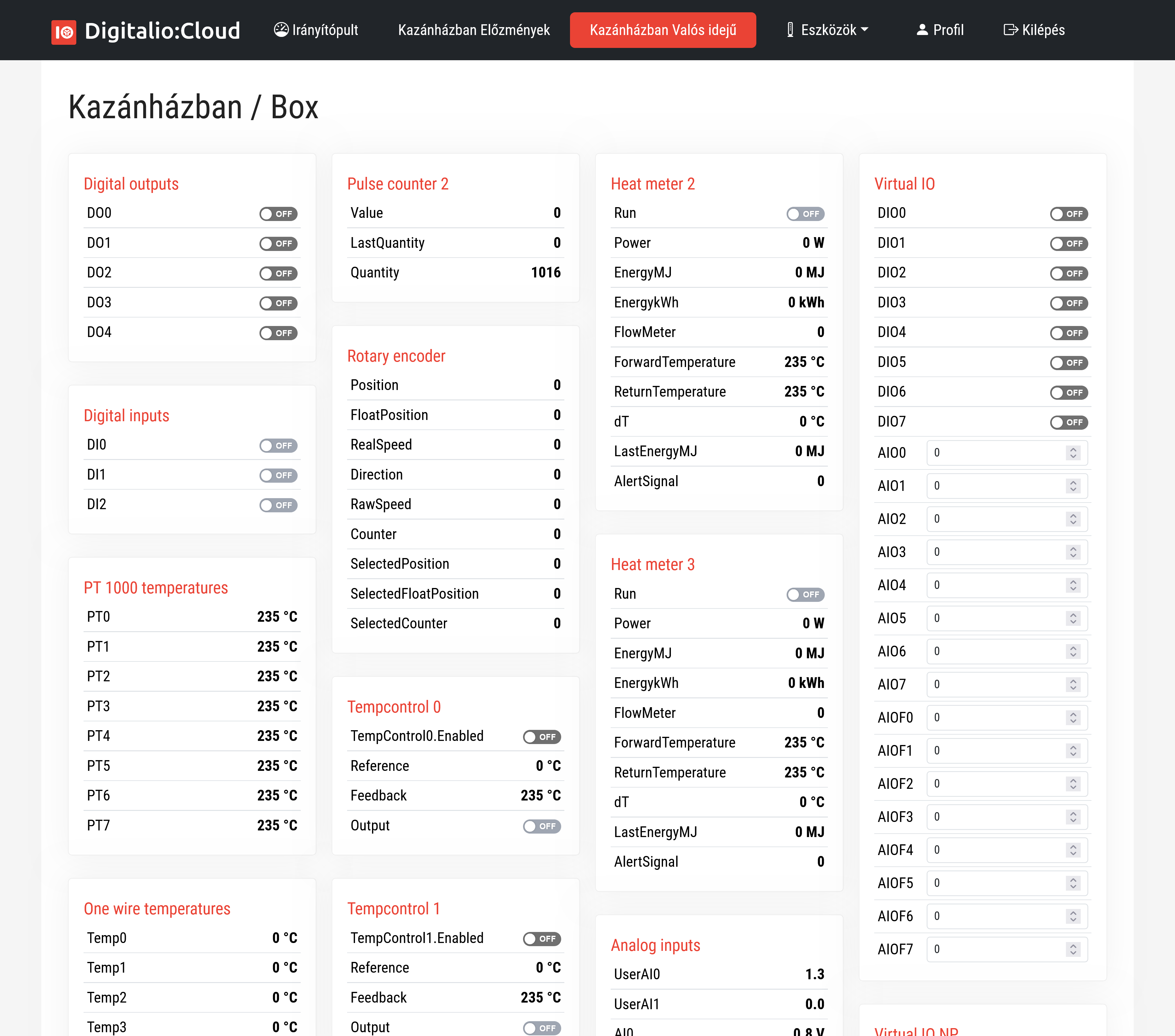

Kezelőfelület

Korszerű böngészők számára kifejlesztett kezelőfelület, mely alapesetben nem igényel semmilyen egyéb applikációt. A sablonkezelő rendszerben tetszőlegesen testreszabható kinézet. Tudtad? Asztali számítógépen lehetőséged van widgetek elhelyezésére az asztalon, mellyel egy kiválaszott elemet tudsz kezelni.

Logika

Kiléptünk a PLC szabta keretek közül. Operációs rendszerünk van. A szoftver nem csak egy testreszabható logika. Ez egyben egy keretrendszer is, mely új funkciókkal bővíthető. Alkalmazható például ott, ahol teljesen egyedi a business logic. Adjuk a konfigurációs és logikai keretrendszert, valamint a testreszabható felhasználói interfészt.

Tudás

Alkalmazási példák

Kapcsolók

Végpont kapcsolása időzítés vagy egyéb feltétel szerint. Nyomógomb, kontaktus, élvezérelt kezelés.

Világítás, dugalj

Egyszerű kapcsolók, váltókapcsolók, konnektorok, motorok kapcsolása.

RGBW dimmelési lehetőség

Színes vagy fehér ledszalagok működtetése, fényerősség állítása.

4 PWM (0-10V) kimenet

EC motorok fordulatszámának állítása. Például ventilátorok vagy szivattyúk.

Impulzus kapcsoló

A kimenetet beállított ideig bekapcsolja.

Kapcsolócsoportok

Kapcsolók csoportba sorolása, egyszerre elvégezhető műveletek. Például "Emelet": az összes emeleten található világítás, melyet egyszerre le vagy fel tudunk kapcsolni.

Virtuális kapcsolók

A beállított feltételek teljesülése esetén a kapcsoló be- vagy kikapcsol.

Időszakfüggő vezérlés

Napkeltekor, napnyugtakor, téli/nyári időszámítás. Percenként teljesülő feltételek.

Nyomás, folyadékszintek, fényerősség függő vezérlés

Esővízgyűjtő ciszterna vízszint csökkenése esetén a WC öblítés (mágnesszelep) átvált hálózati vízre. Ha beborult, bekapcsol az UV lámpa a télikertben.

Két mért érték összehasonlítása

Például több nyomásérték, vagy mennyezethűtés esetén a harmatpont elérése előtt lekapcsoljuk a hűtést.

Élvezérelt műveletek

Ha valami igazzá vagy hamissá válik, adott ideig a kimenetünk igaz. Ha fel/le kapcsolunk egy kapcsolót a világítás adott ideig működik.

Többszörös gombnyomások

Nyomógomb esetén értelmezésre kerül egy gombnyomás, két gombnyomás és hosszú gombnyomás. Egy gombnyomás felkapcsolja a kertvilágítást. Két gombnyomás felkapcsolja a világítást a ház oldalán. Hosszú gomnyomás lekapcsol minden világítást a kertben.

GeoSense

Helyzet alapú feltételrendszer. Ha közeledünk vagy távolodunk a házunktól, eseményeket generálhatunk. Bekapcsol a kertvilágítás, ha 200 méternél közelebb érek a házhoz.

Redőny, redőnycsoport

Árnyékolás vezérlés ütemezéssel és virtuális kapcsolókkal. Fényérzékeléssel, szélméréssel, napkeltekor, napnyugtakor.

3 kedvenc pozíció

Egy gombnyomással elérheted a kívánt pozíciót.

Távoli vagy helyi vezérlés

Kapcsolhatod okostelefonról vagy helyben kiépített kapcsolóval.

Csoportok

Gyerekszoba 1, Gyerekszoba 2, Nappali, Összes redőny.

Napkollektor

Melegvíz előállítás napenergiával. Biztonsági funkciókkal és gyűjtött energia összegzéssel.

HMV melegítés

Csak HMV tartály fűtése. Két hőmérő és szivattyú kezelése.

Puffer tartály melegítés

A napkollektor egy fűtési puffertartályt fűt. A használati meleg víz közvetett módon ebből a pufferből kerül melegítésre. 4 hőmérő és 2 szivattyú kezelése.

Hővisszanyerős szellőző

Komfortos megoldás a gépi szellőztetés. Két EC motor vezérlése.

Automatikus működés

Időzítés vagy páratartalom figyelés alapján a légcsere automatikusan történik.

Manuális működés

Szüneteltetés, csak elszívás, csak befúvás, party funkció (állapot megtartás adott ideig), teljes légcsere

Indikátorok

Valamilyen esemény váltja ki a működést. Például vizes helyiség használata esetén adott ideig megy a légcsere, vagy ha vendégek jönnek kapcsolóval kérhetjük a működést.

Fagyvédelem

A levegőben rengeteg víz van, mely nagy hidegben a hőcserélőhöz érve azonnal megfagy. A hőcserélő teljes fagyása esetén a leolvasztás problémás feladat. Időnként tehát az elszívott levegővel a hőcserélőt felmelegítjük, az odafagyott víz ki tud folyni.

Öntözés

Kevesebb víz, kevesebb munka, kényelmes megoldás az öntözőrendszer. Egy szép kert elengedhetetlen része. 16 zóna kezelése.

Esőérzékelő

Virtuális kapcsolóval szabályzott, eső mennyiség függvényében mennyi ideig ne történjen öntözés.

Öntözési időpontok

Naptár szerinti, páros vagy páratlan napok. Napon belül több időpont, például csepegtető rendszerhez.

Folyadékmennyiség összegzés

Az öntözési folyamatjelzőn nyomon tudjuk követni, hogy az egyes körök mennyi vizet használtak.

Kamerák

IP kamerák képének megjelenítése.

Kameraképek

IP kamera képének (egyes kamerák esetén videó) megjelenítése, gyors megtekintési lehetőség.

IP nofitication

Egyes kameratípusok képesek értesítést küldeni, ha mozgást érzékelnek. Ez nálunk egy digitális bemenetként jelenik meg.

Fűtés

A fűtés teszi a házunkat igazán komfortossá, éppen ezért nehéz feladat.

Külső hőmérséklet függő fűtési szabályzó

A fűtés referenciáját a külső hőmérséklet és egy (a házra jellemző) állandó adja. Beállítjuk a benti hőmérsékletet, a házra jellemző állandót kitapasztaljuk, és kellemes hőmérséklet érhető el a lakásban. Padlófűtéshez ez ajánlott. Tudtad? Ha a külső hőmérsékletnek az előre jelzett értéket adjuk, akkor még jobb az eredmény? 4 óra múlva hideg lesz, a lomha padlófűtésünk már most kapja az energiát. Melegebb lesz délben? A rendszer lecsökkenti a padlófűtés hőmérsékletét.

Ha az arányszám nem válik be, adhatunk egy hőmérséklet térképet is: ha odakint 0 °C van, 26 °C-os vizet keverjen, ha -10 °C akkor +35 °C-os vizet, -20 °C-nál már legyen az előremenő +45°C. A köztes értékek lineáris interpolációval kerülnek kiszámításra.

Konstans szabályzó

A névleges hőmérséklet kerül megadásra és a végrehajtó ezt igyekszik tartani egy hiszterézisen belül.

TEA szabályzó

Termoelektromos szelepmozgató motor kezelése. Radiátorhoz vagy zónaszabályzáshoz.

Szivattyú be/ki

Egyszerű klasszikus módszer, ha a beállított hőmérsékletnél alacsonyabb a mért, akkor megy a szivattyú, ha magasabb, megáll. Konstans szabályzóval együtt működik.

Motoros keverőszelep

Kért hőmérsékletű folyadék keveréséhez használt. Használható előkeveréshez: 85 °C-os víz áll rendelkezésre, de csak 40 °C-ra van szükség.

PID szabályzó

A kapcsolt végpontot egy PID szabályzó kimenetére kötjük, ami hangolás után nagyon pontos értéket eredményez. Javasolt például, ha egy zárt vízrendszerben konstans hőmérsékletű folyadék keringetése a cél. Nagyon lomha rendszerhez nem ajánlott.

Biztonsági feladatok

A rendszer kezeli, ha létfontosságú szenzor meghibásodik (pl. padlófűtés előremenő víz), puffertartály esetén túlfűtés vagy alacsony energiaszint lép fel, illetve automatikus fagyvédelemmel van ellátva.

Teljesítmény mérés

Energiakontroll, költségösszesítés, eloszlás.

Fűtés teljesítmény mérés

Két hőmérséklet és az átfolyás mérése, vagy direkt hőmennyiségmérők csatlakoztatása. Hatásfok korrekcióval. Adatrögzítés lokális vagy távoli adatbázisban.

Villamos teljesítmény mérés

Közvetlen vagy közvetett mérés. Adat teljesítménymérőből, vagy egyszerű feszültség és áram szorzata. Hatásfok korrekcióval. Adatrögzítés lokális vagy távoli adatbázisban.

Kapu logika

Garázskapu

Egyrelés logika (open/stop/close) kapcsolása távolról, vagy időzítés alapján.

Szárnyaskapu

Egy vagy két szárny nyitás, zárás.

Szekvencia futtatás

Parancsok egymás utáni futtatása kérésre vagy automatikusan. Például "Elmegyek itthonról": Villanyok lekapcsolódnak, garázskapu felnyílik, szárnyaskapu kinyílik, riasztó aktiválódik. GeoSense alkalmazása esetén, ha közeledem a házhoz, akkor szárnyaskapu és garázskapu nyílik, riasztó kikapcsol, kertvilágítás bekapcsol, ha sötét van.

Számláló végpontok

Események számlálása, például villámlás, ip kamera mozgásérzékelőjének aktivitása, események között eltelet idő.

Zenelejátszás

Mobiltelefonról vagy tabletről irányítható zenelejátszó. Ideális háttérzene például főzéshez, mely telefonnal vagy falra helyezett tablettel könnyedén kezelhető. Hajóhangszórók a mennyezetbe süllyesztve.

Webről

Internetes rádióállomások hallgatása recsegésmetesen.

NAS-ról

Hálózati adattárolóról történő zenelejátszás.

NFC matricák

Az NFC matricák tetszóleges helyre felragaszthatóak, melyekbe egyedi parancsokat tehetünk. Telefonunkat hozzáérintve aktiválhatjuk a kívánt funkciót.

Egyéb eszközök

Események, feladatlista

Mindig elfelejtjük mikor kell ellenőriznünk a nyomást a házi vízműben vagy a tágulási tartályban. Mennyinek is kellene lennie? A kazánt mikor ellenőriztettük? A kéményt? Vízszűrő csere? Jegyezd fel, és a kellő időpontban értesülni fogsz arról, mikor mi a tehendő.

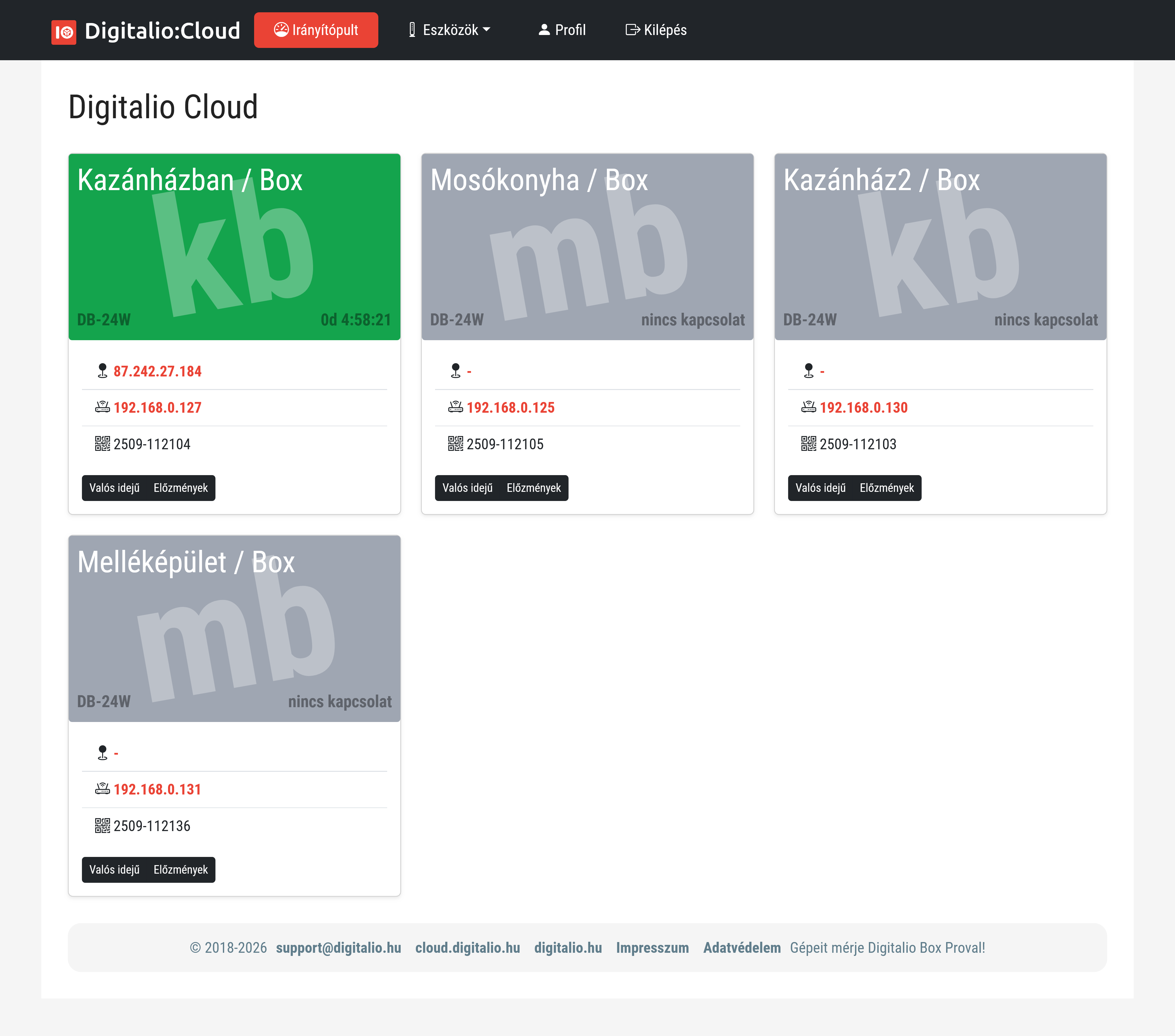

Távoli elérés

Távolról is ugyanúgy elérhetőek a funkciók, mintha otthon lennél. Egyszerűen és biztonságosan.

Dinamikus DNS szolgáltatás

Egyes internetszolgáltatók akár naponta többször is megváltoztatják a publikus IP címedet. Az ebből adódó elérés problémáját hivatott megoldani a dinamikus DNS szolgaáltatás. Így a username.home.digitalio.hu címen elérhetővé válik az otthoni rendszered. NAT-olt internetszolgáltatás egyelőre nem támogatott.

Értesítések

Feltétel teljesülése esetén értesítés küldése közvetlenül a böngészőbe és igény szerint e-mailben.

Szenzor hiba figyelés

Ha egy végpont adott ideig nem változik, vagy túl gyorsan változik, vagy limiten kívül esik, akkor az valamilyen hibára utal. Lehet ez például egy hőmérő meghibásodása, vagy csőtörés (hirtelen leesik a nyomás). Ilyenkor értesítéseket küldhetünk.

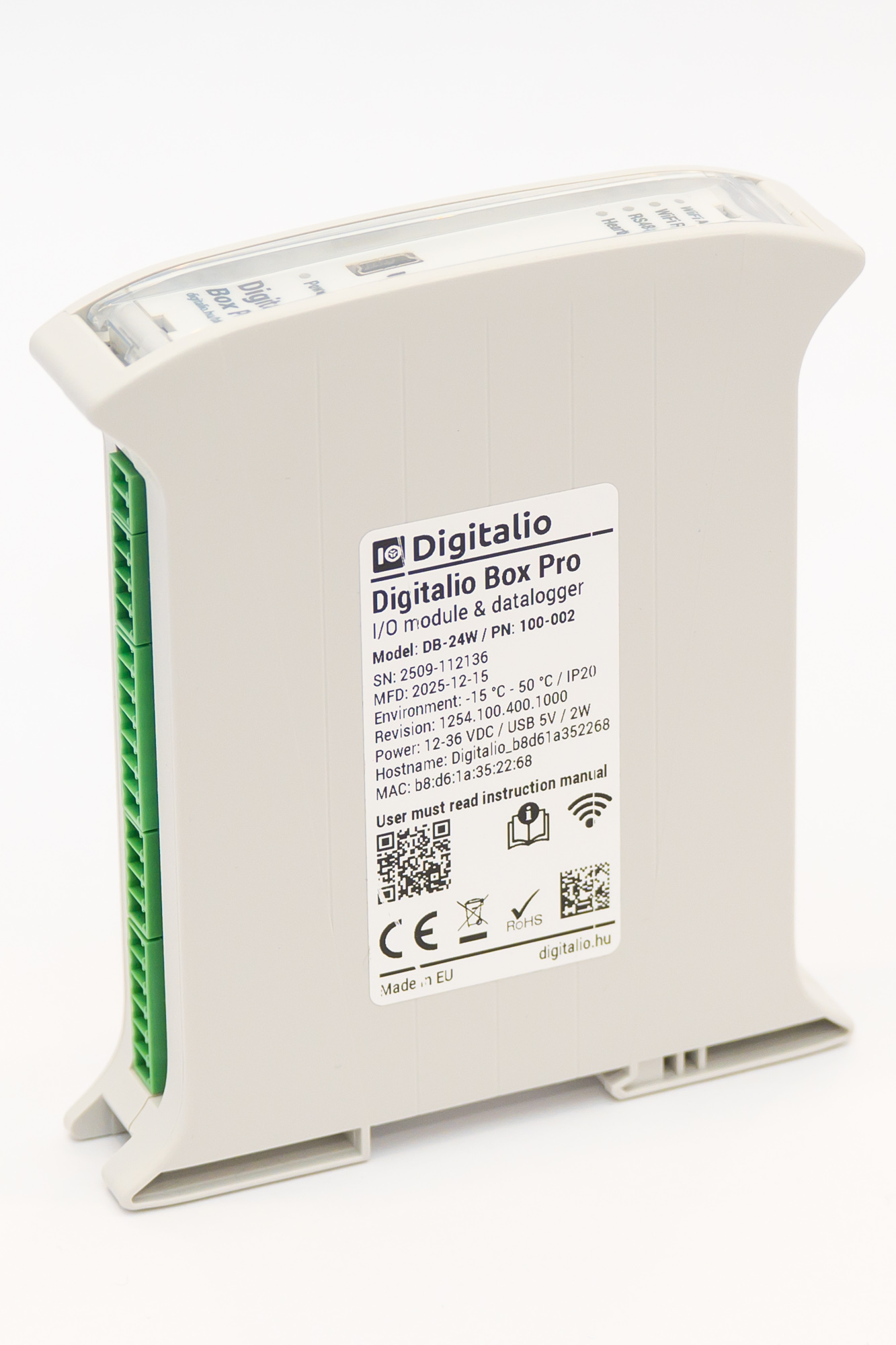

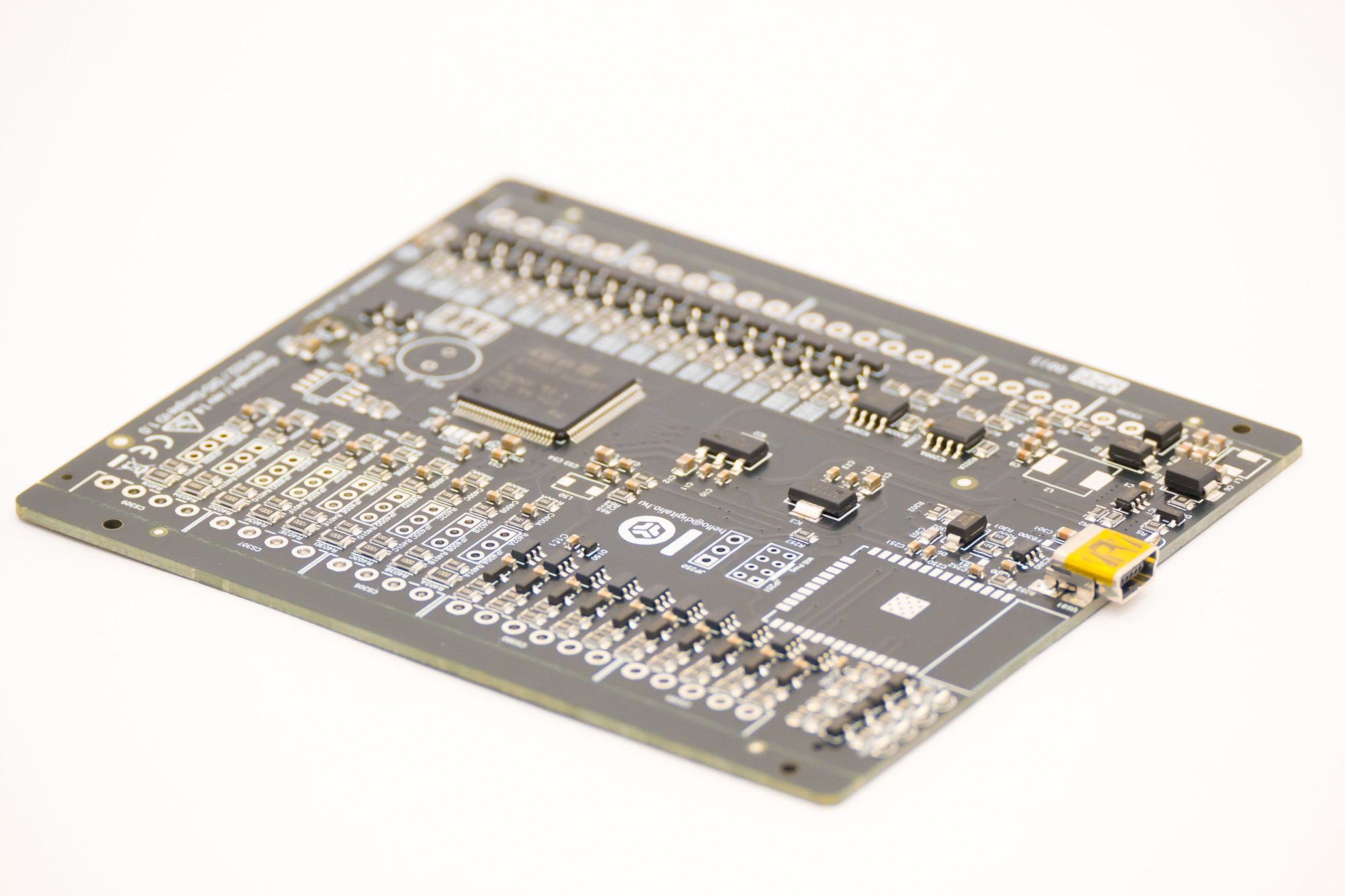

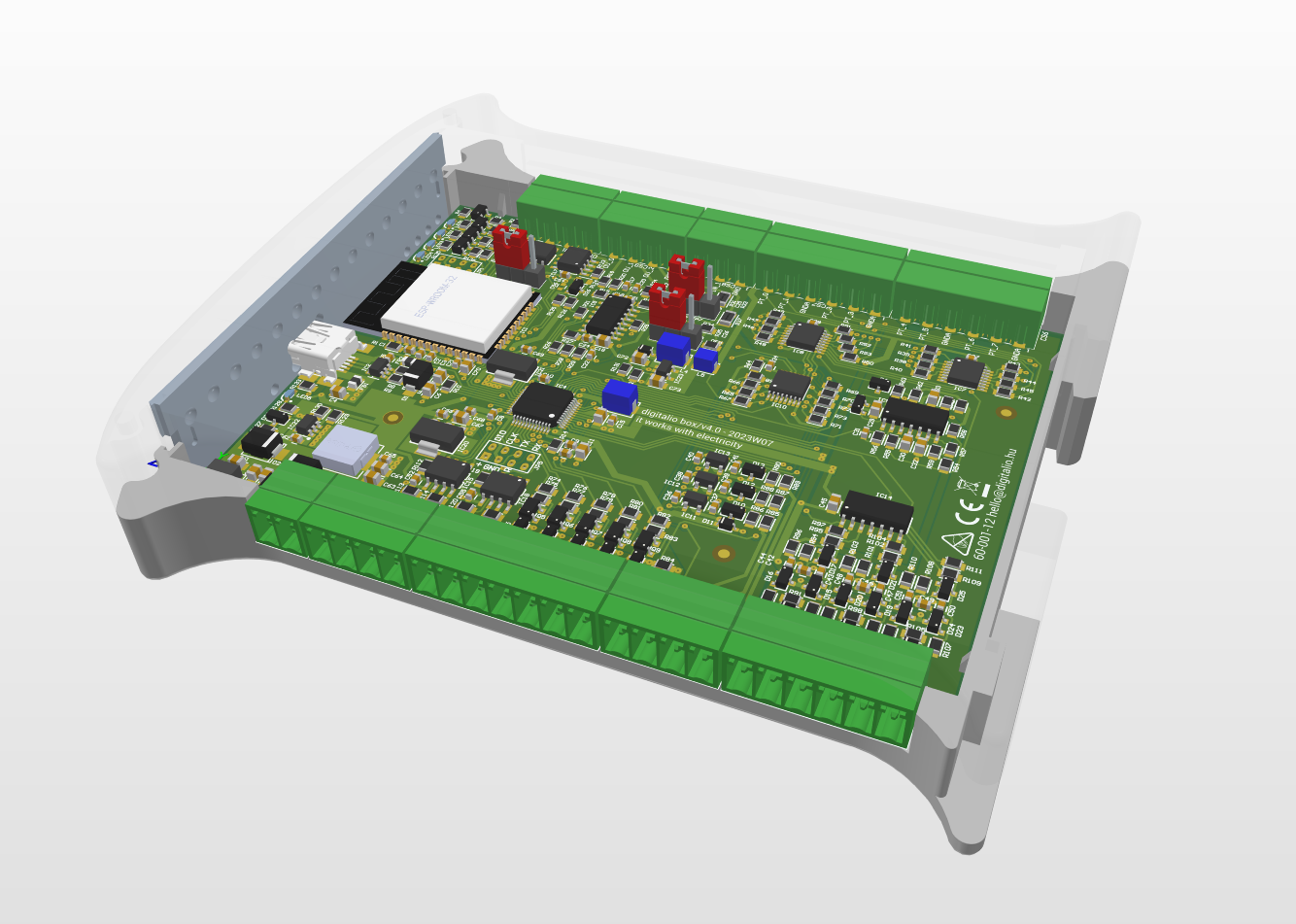

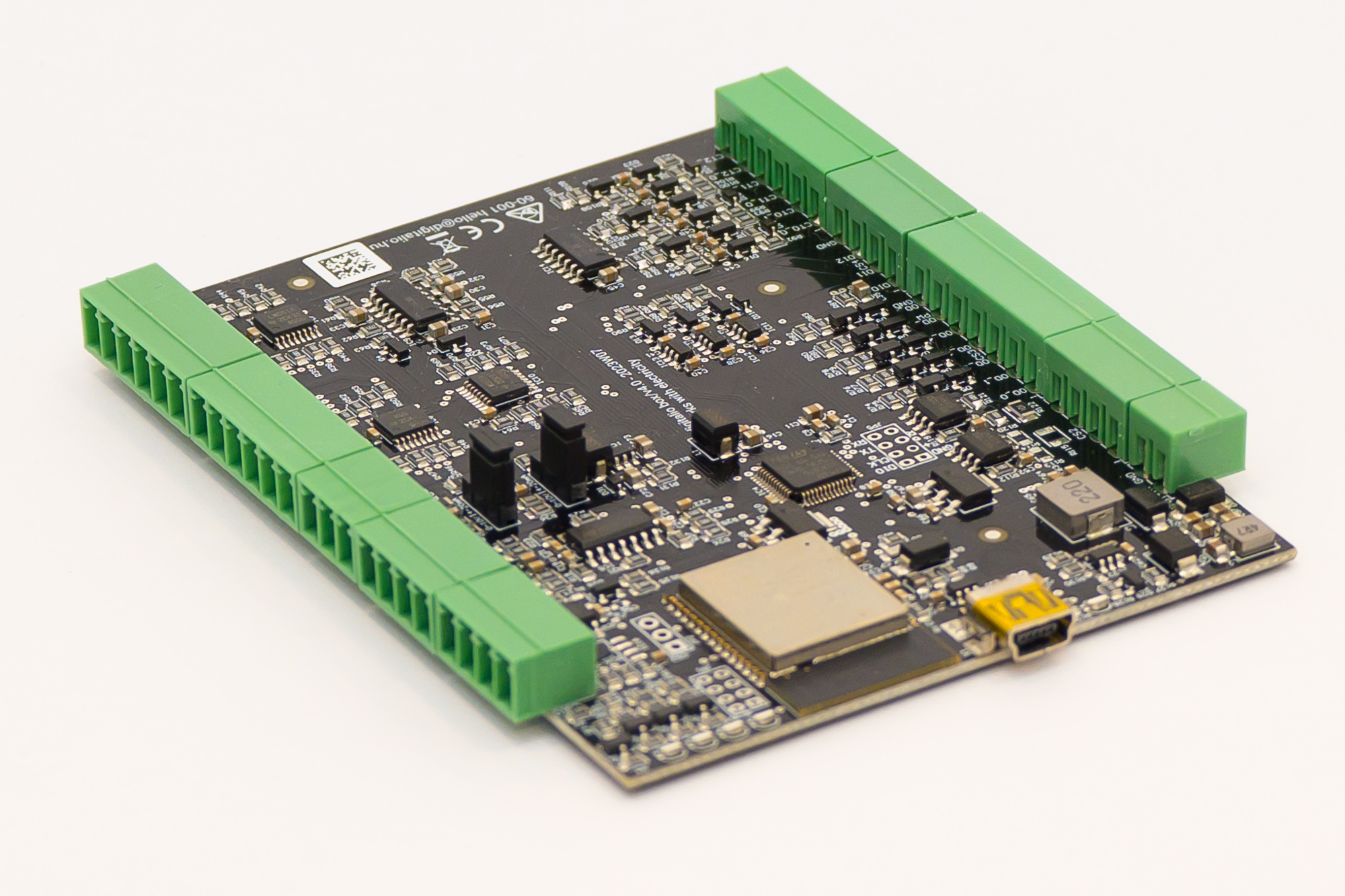

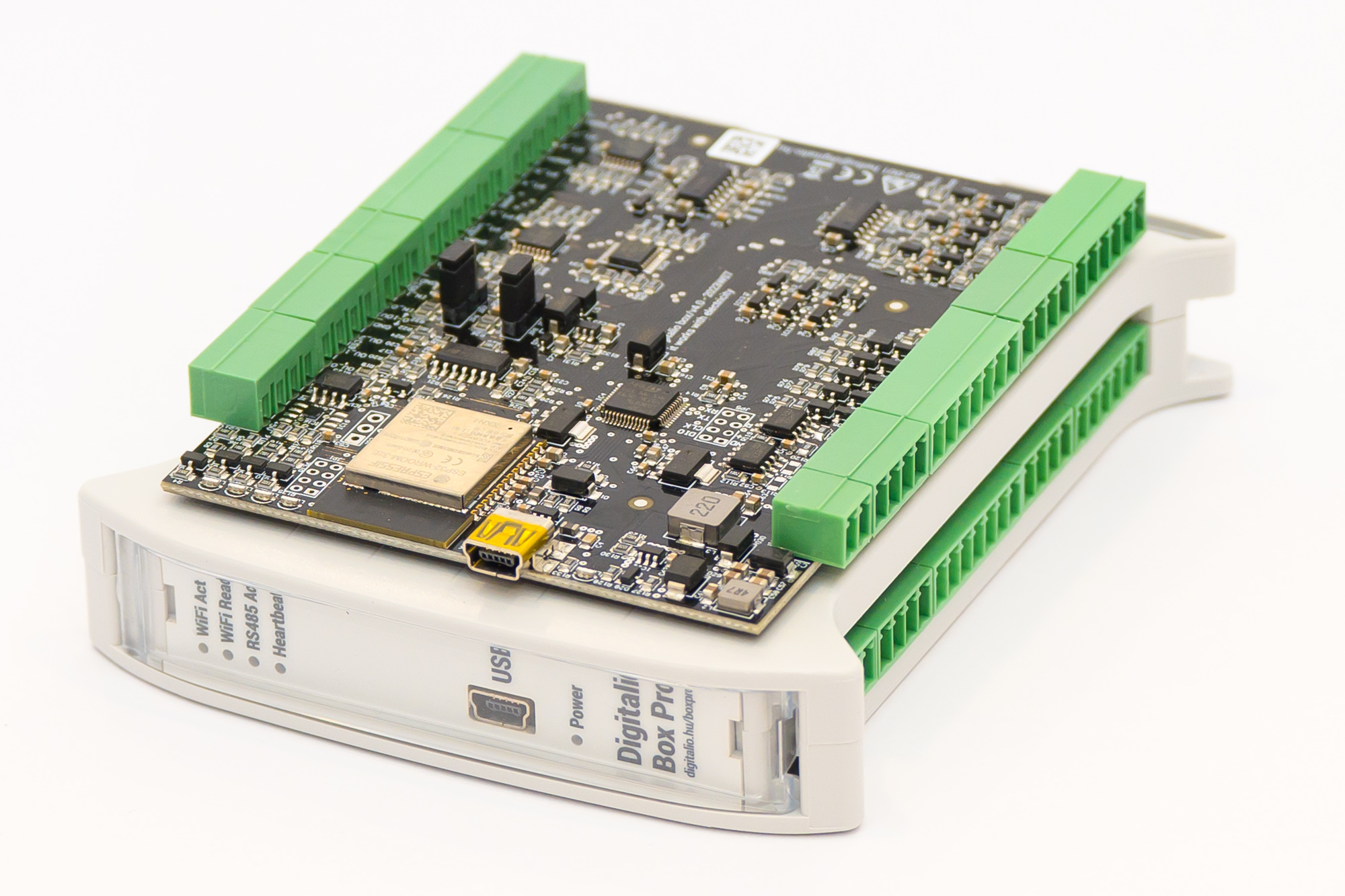

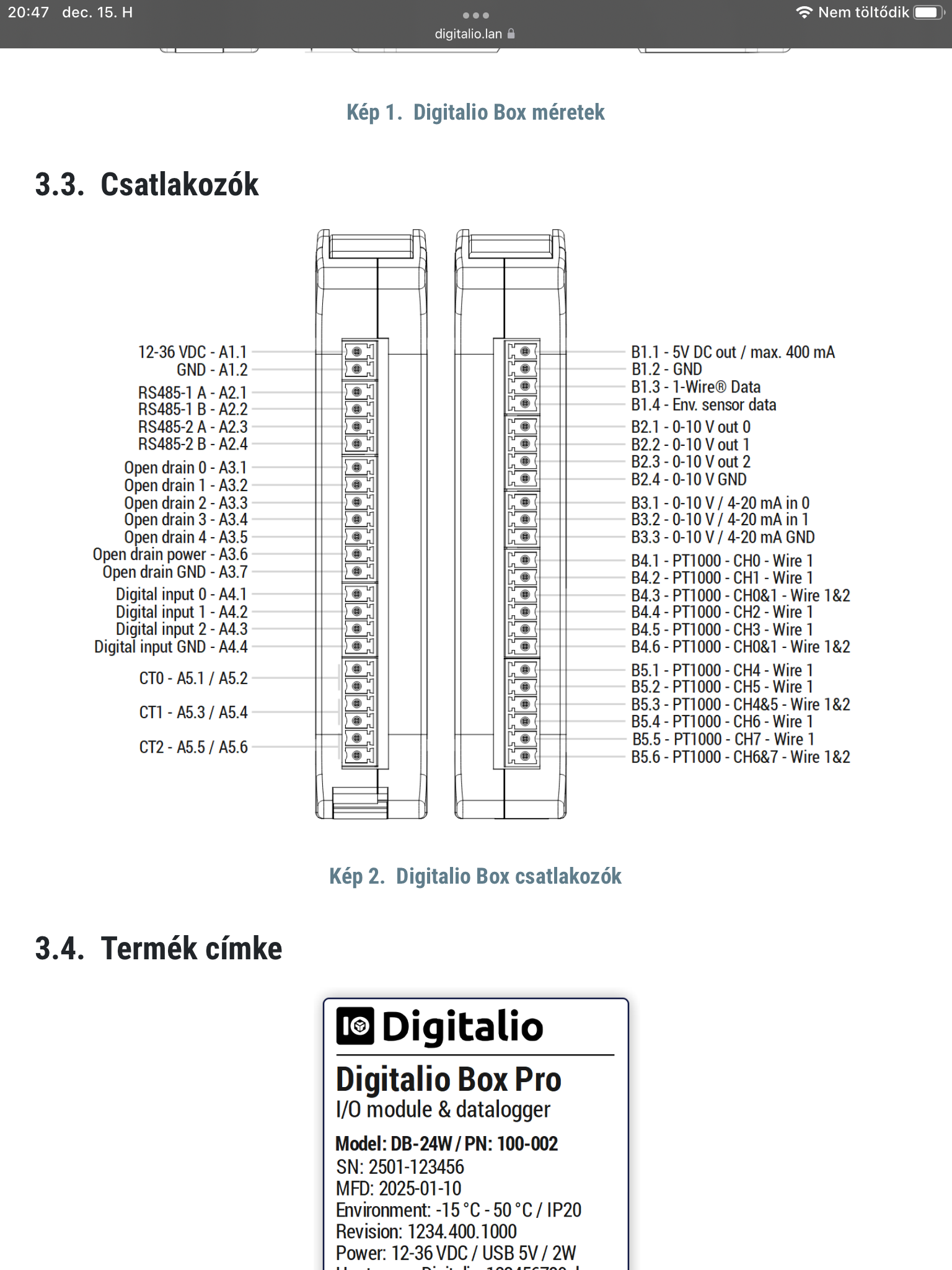

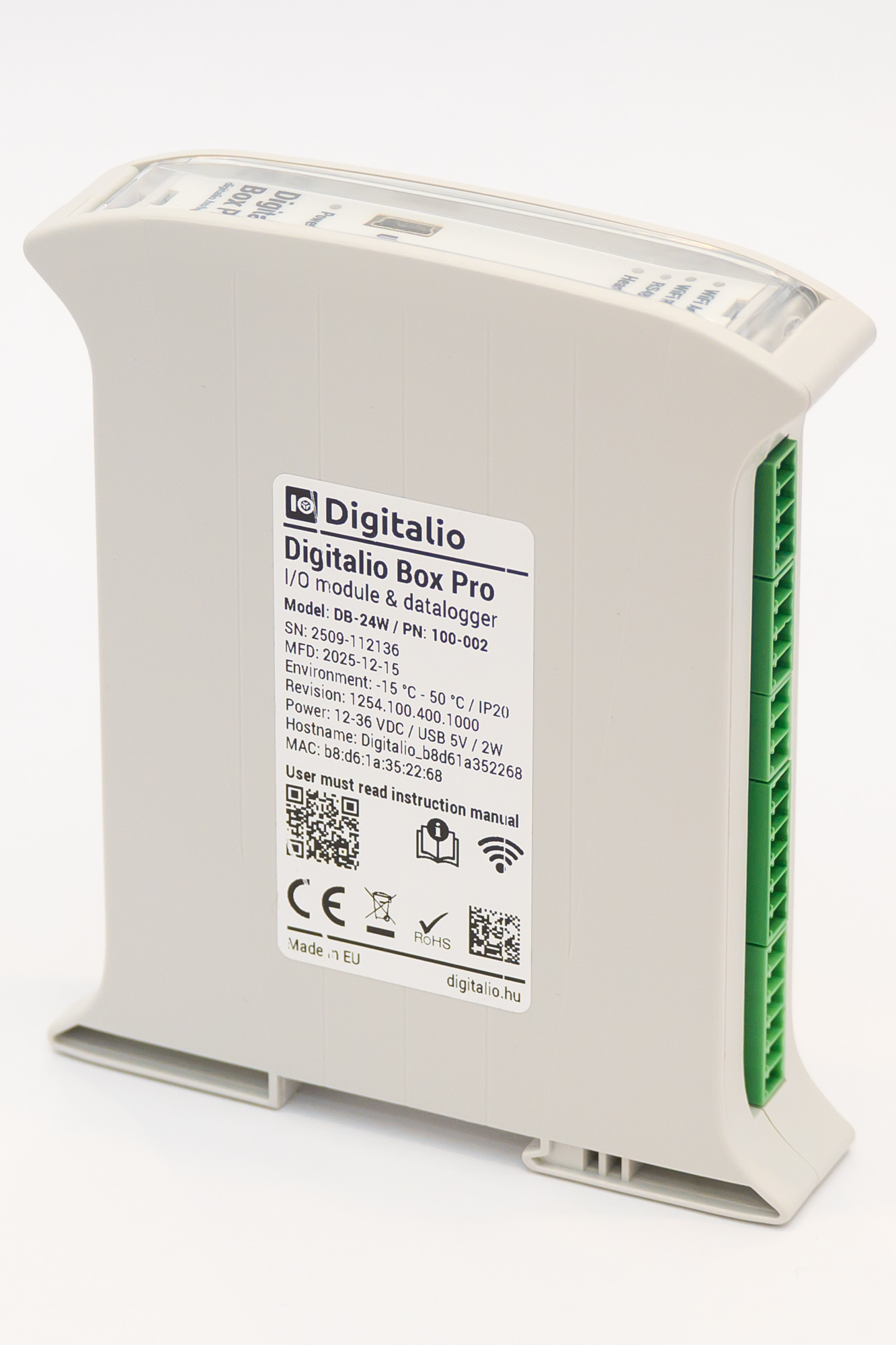

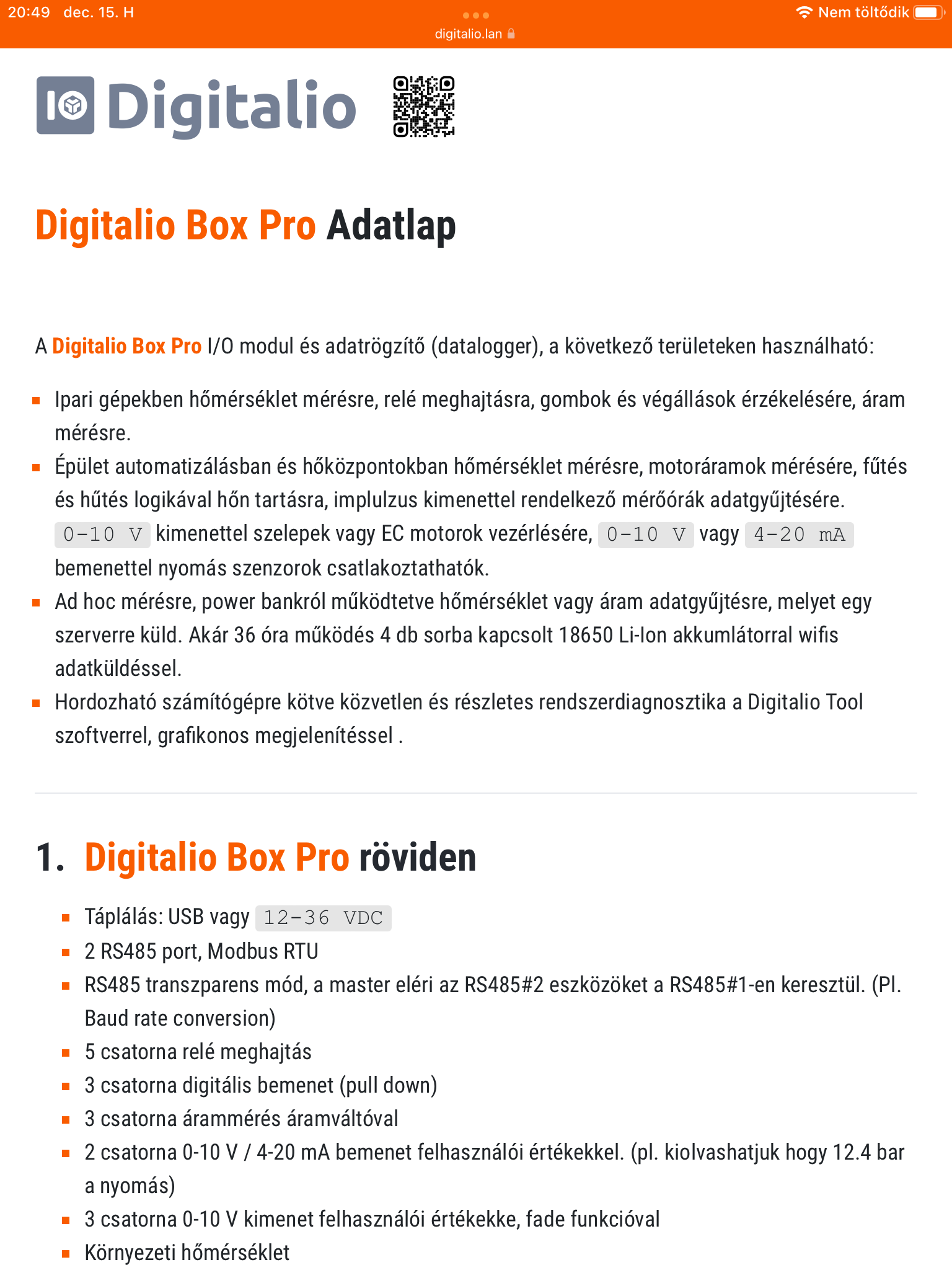

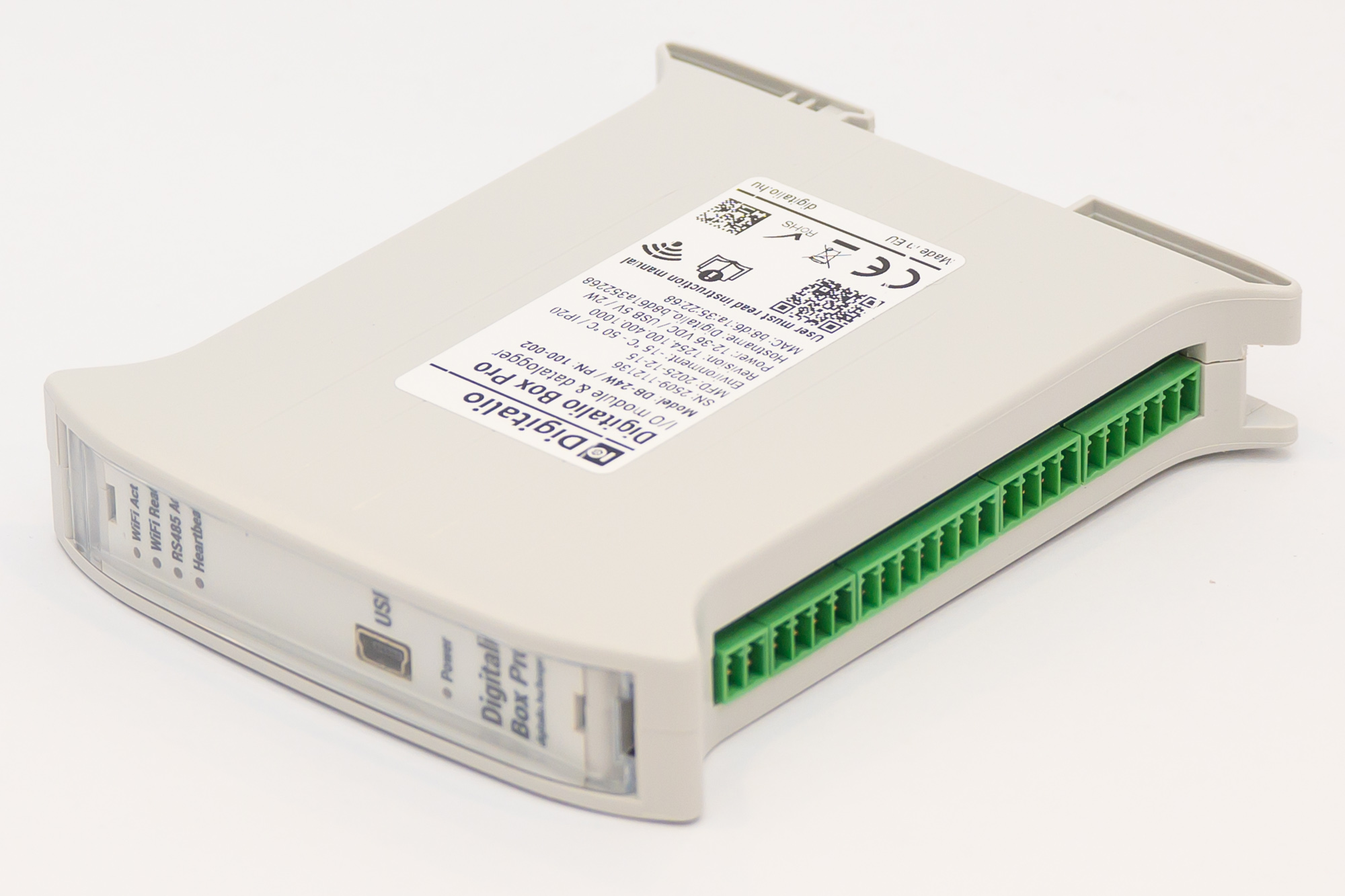

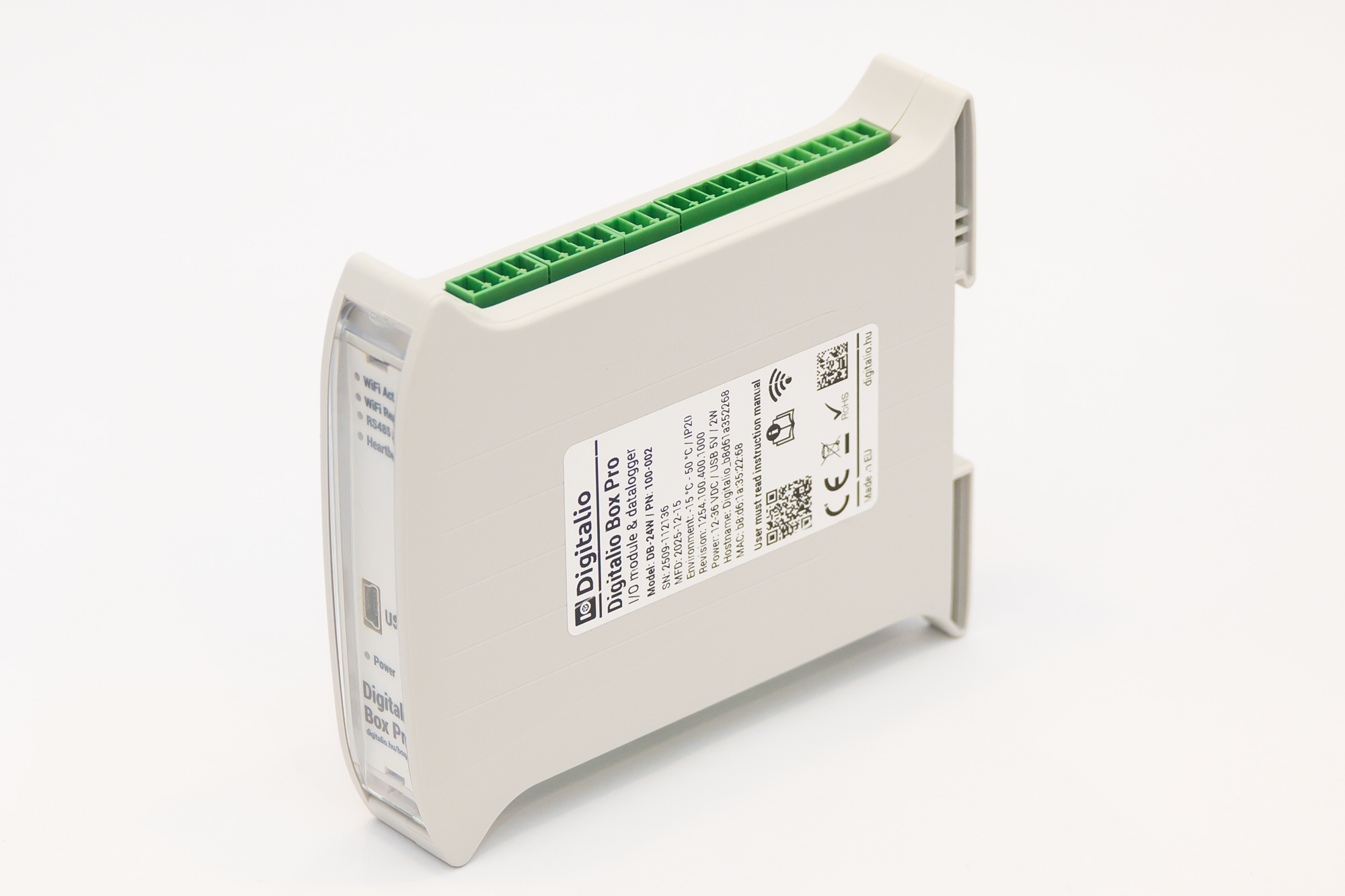

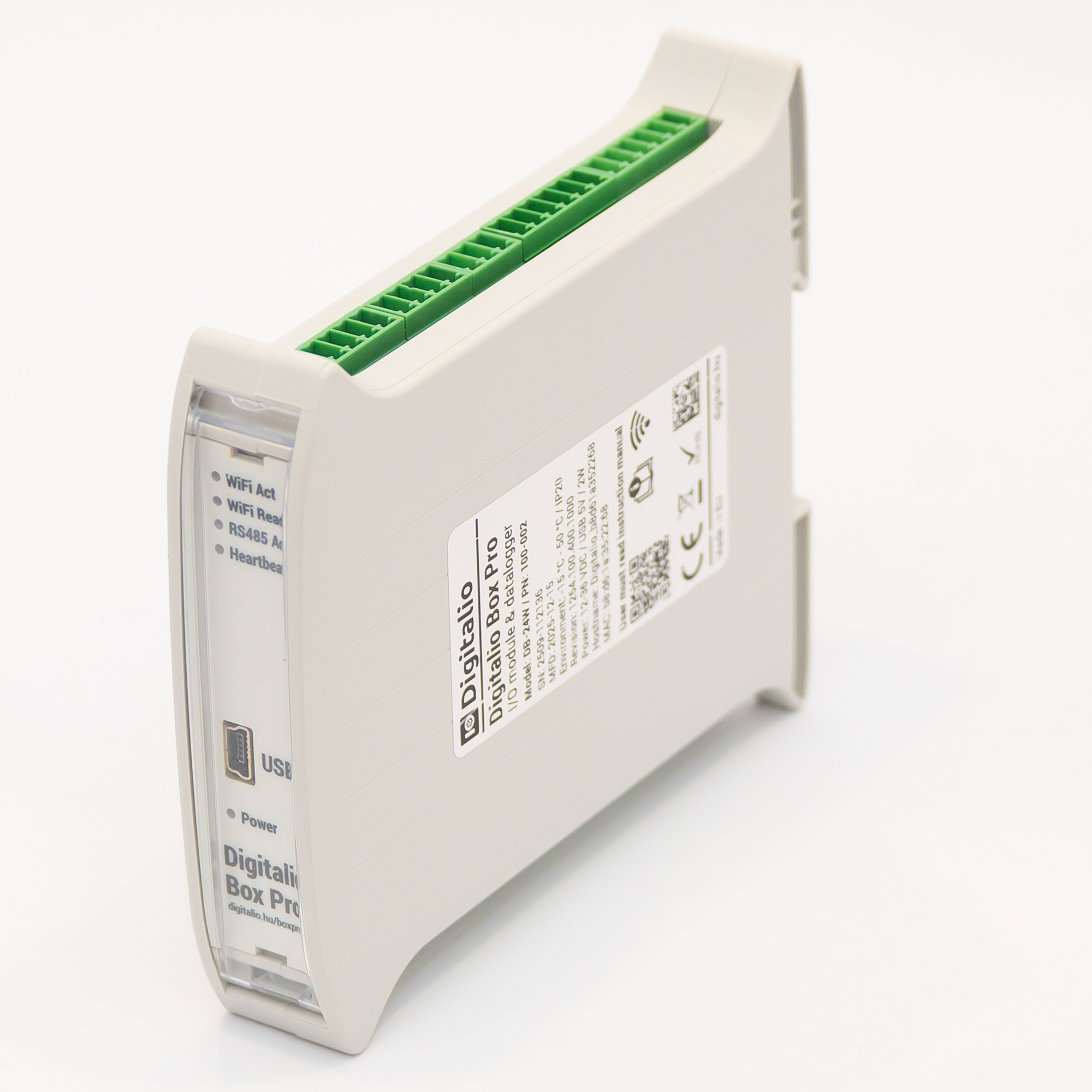

Digitalio - Board

Linux alapú I/O modul. DI, DO, AI, AO, PWM

Mit ad nekünk a Board?

1GHz, 512Mib RAM, 4Gib EMMC, µSD kártya, 1 USB, LAN vagy WiFI és Bluetooth, PRU.
Ebben is Linux van. Egy Sitara™ AM335x ARM® Cortex®-A8 processzor szinte korlátlan lehetőségeket kínál. Debian operációs rendszer és 4.14.12-armv7-x4 kernel.
32 digitális kimenet
500mA-es kimenet melyek relék(5V, 12V, 24V) hajtására optimalizált.
16 digitális bemenet
Izolált digitális bemenetek kapcsolókhoz vagy impulzus számlálásra. Az impulzus számlálást kernelmodul segíti. 8 db digitális bemenet multiplexált, melyet a PRU-ból (Programmable Real-Time Unit, 32bit RISC core) közvetlenül is elérhetsz. Vigyázat! Nagyon mély víz!

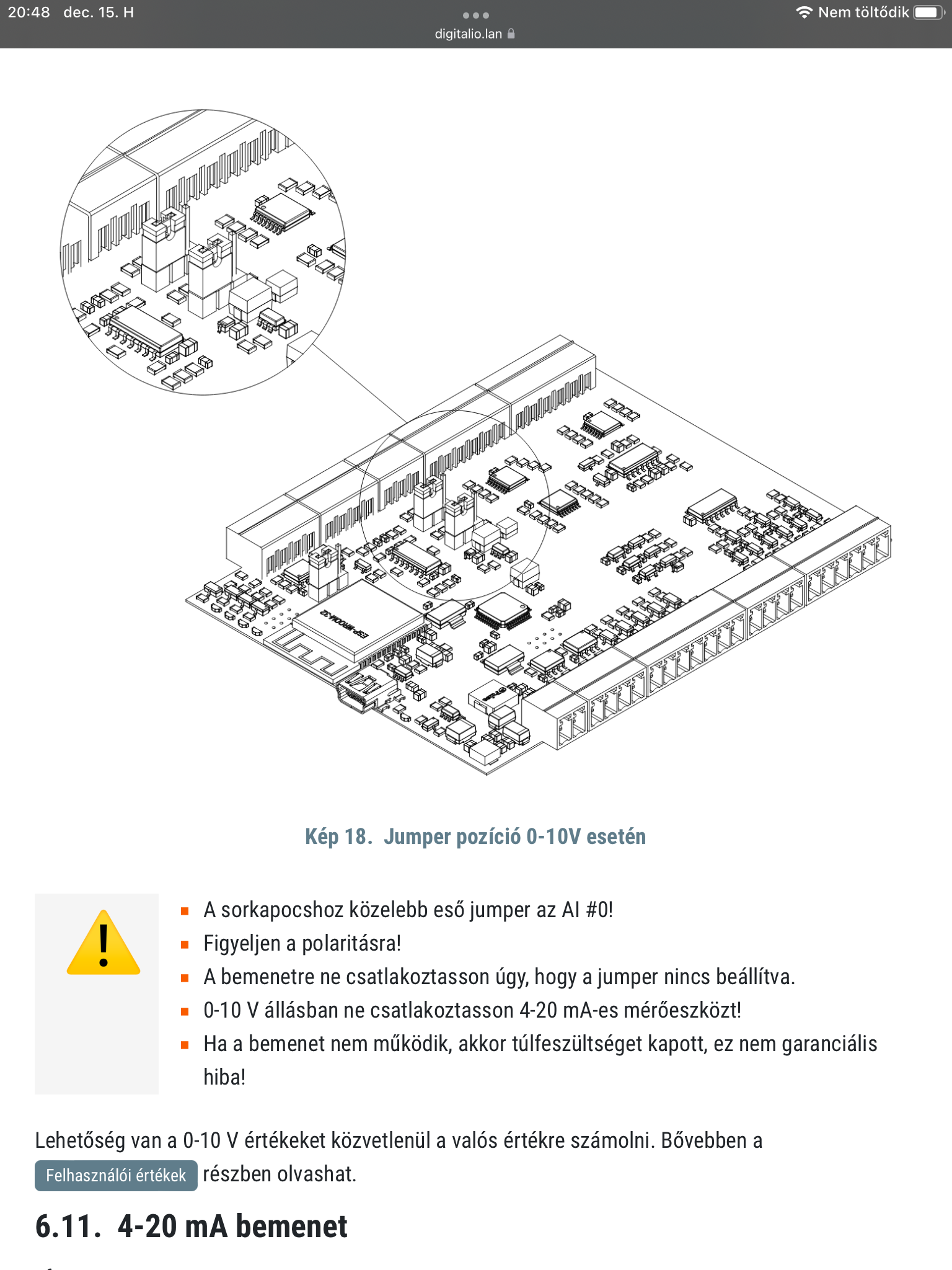

8 db analóg bemenet: 0-10V, vagy 4-20 mA (0-20 mA)
NTC-k és potméterek vagy mérőegyszeközök számára
6 db analóg bemenet: PT1000
Analóg bemenet a PT1000 hőmérők fogadására. Méréstartomány: -30°C - 130°C
2 db PWM kimenet
EC motor vezérlésére fejlesztve.
4 db 0-10V analóg kimenet
Motorok, RGBW világítás dimmeléséhez
1 db RS232
Tápegységekhez, relé panelekhez
2 db RS485
Különböző nem állítható adatátviteli sebességű eszközökhöz.
2 db OneWire Master
DS18B20-ra optimalizált W1 Busmaster hőmérséklet mérésre.
4 db 3V3 vagy 5V GPIO port
Egyedi megoldásod illesztéséhez adunk 4 bidirekcionális választható feszültségszintű GPIO-t.
Perifériák kernel szintű támogatása
Nincsenek csúnya indító scriptek és python libek. Az elérhető perifériákat kernel modulokkal éljük el és SysFS interfészen keresztül adjuk oda neked. Így az elérés nem több, mint egy fájl írása vagy olvasása. Ugyanígy paraméterezel.

Mit ad még a Board?

HomeControl
A Board használható központként. Ez a Digitalio - HomeControl.
Endpoint
A Board használható végpontként is. A ki- és bemenetek elérhetők ModbusTCP-n keresztül, vagy HTTP API-n (JSON) vagy egyszerű URL hívásokkal. Ez a Digitalio - Endpoint.

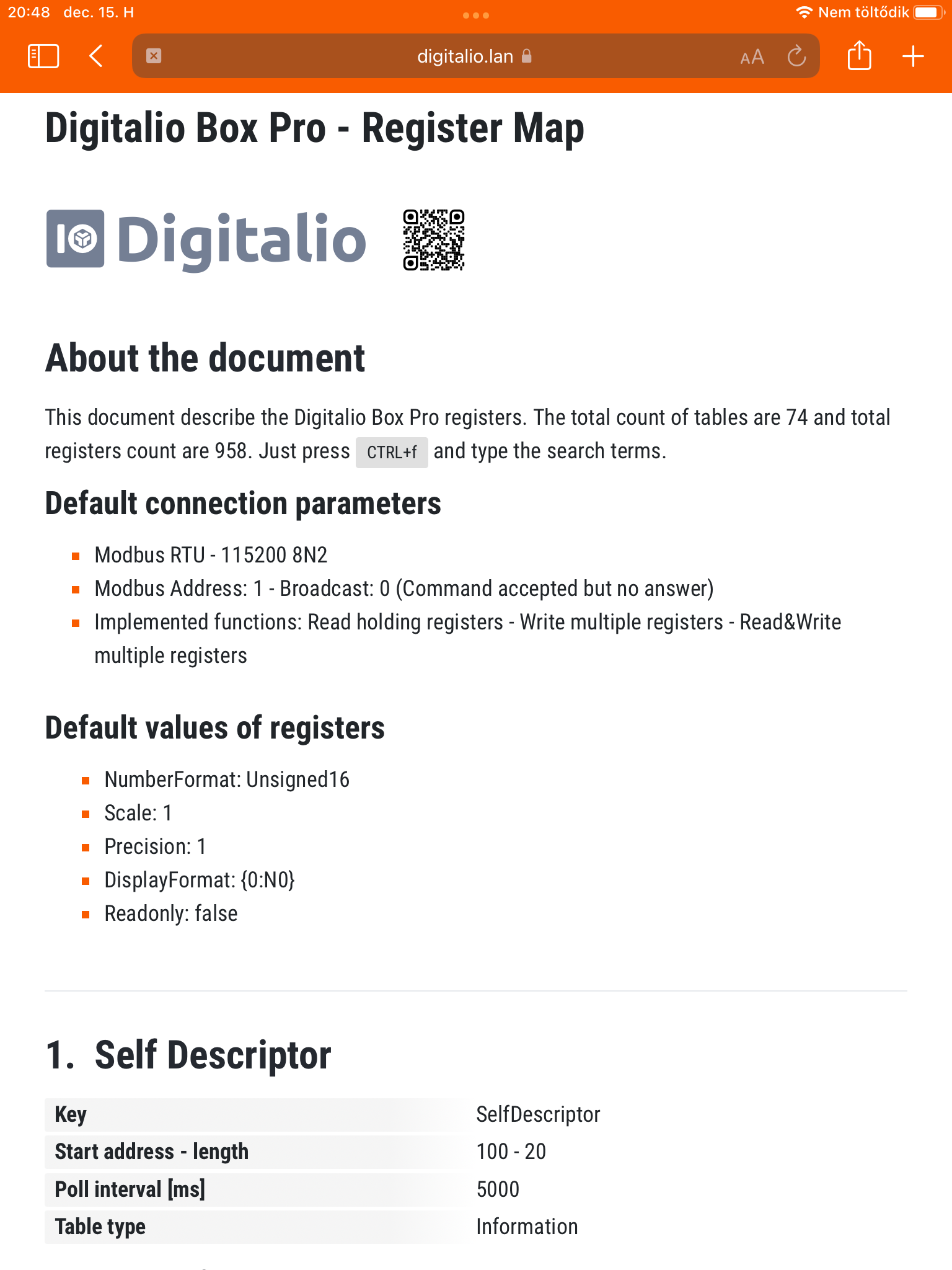

Modbus Proxy
Az Endpoint lehet még modbus proxy is. HTTP API-n keresztül elérheted a csatlakoztatott modbus eszközöket.

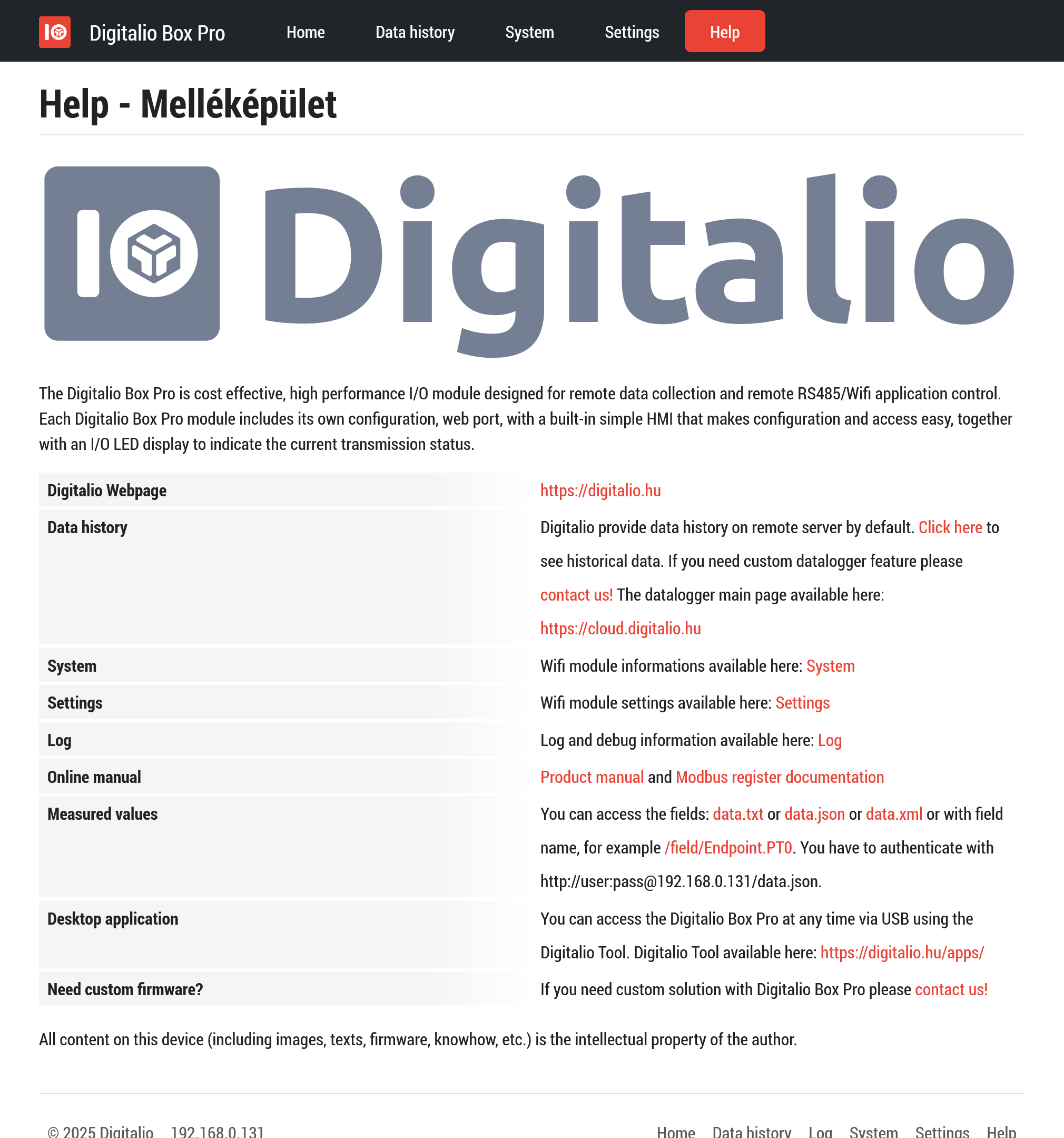

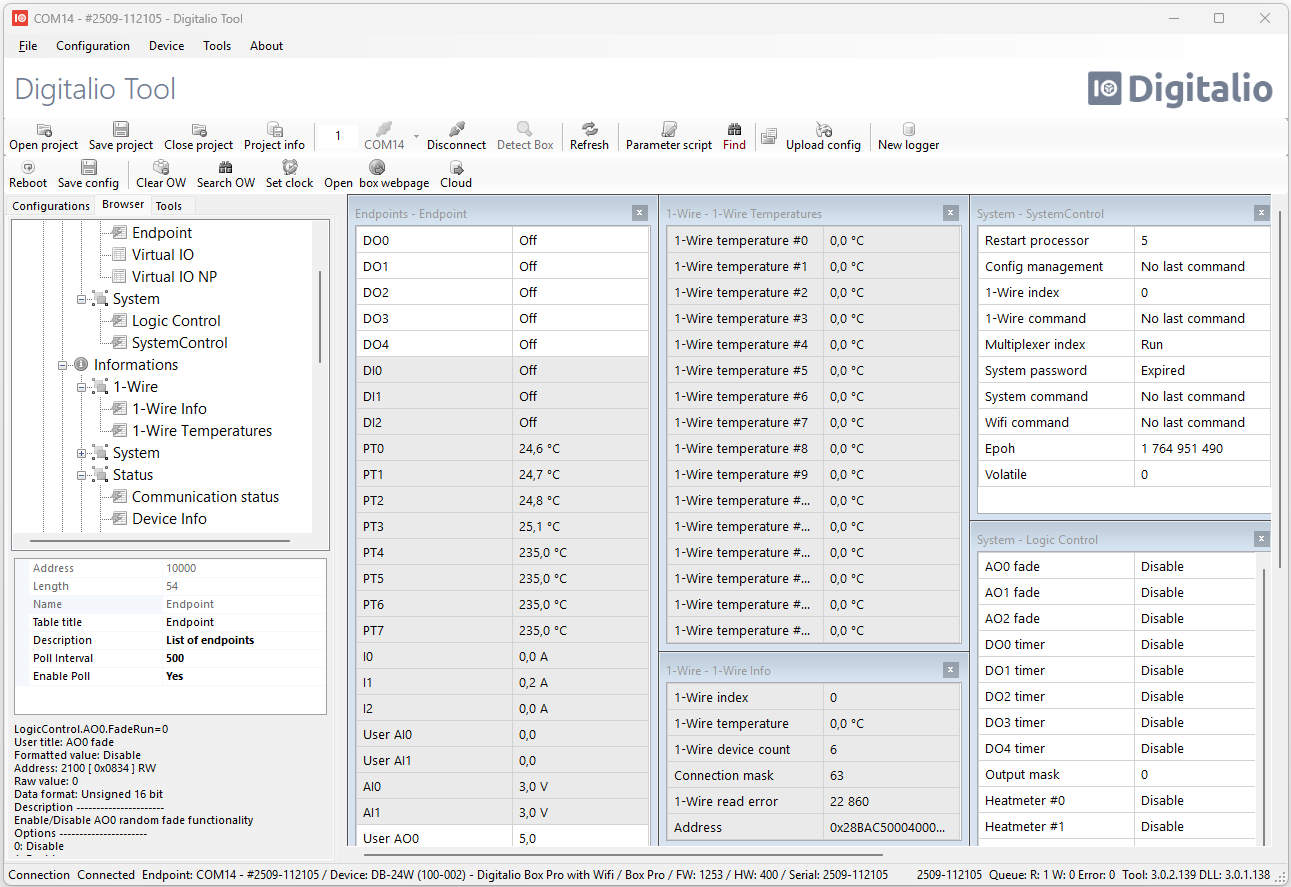

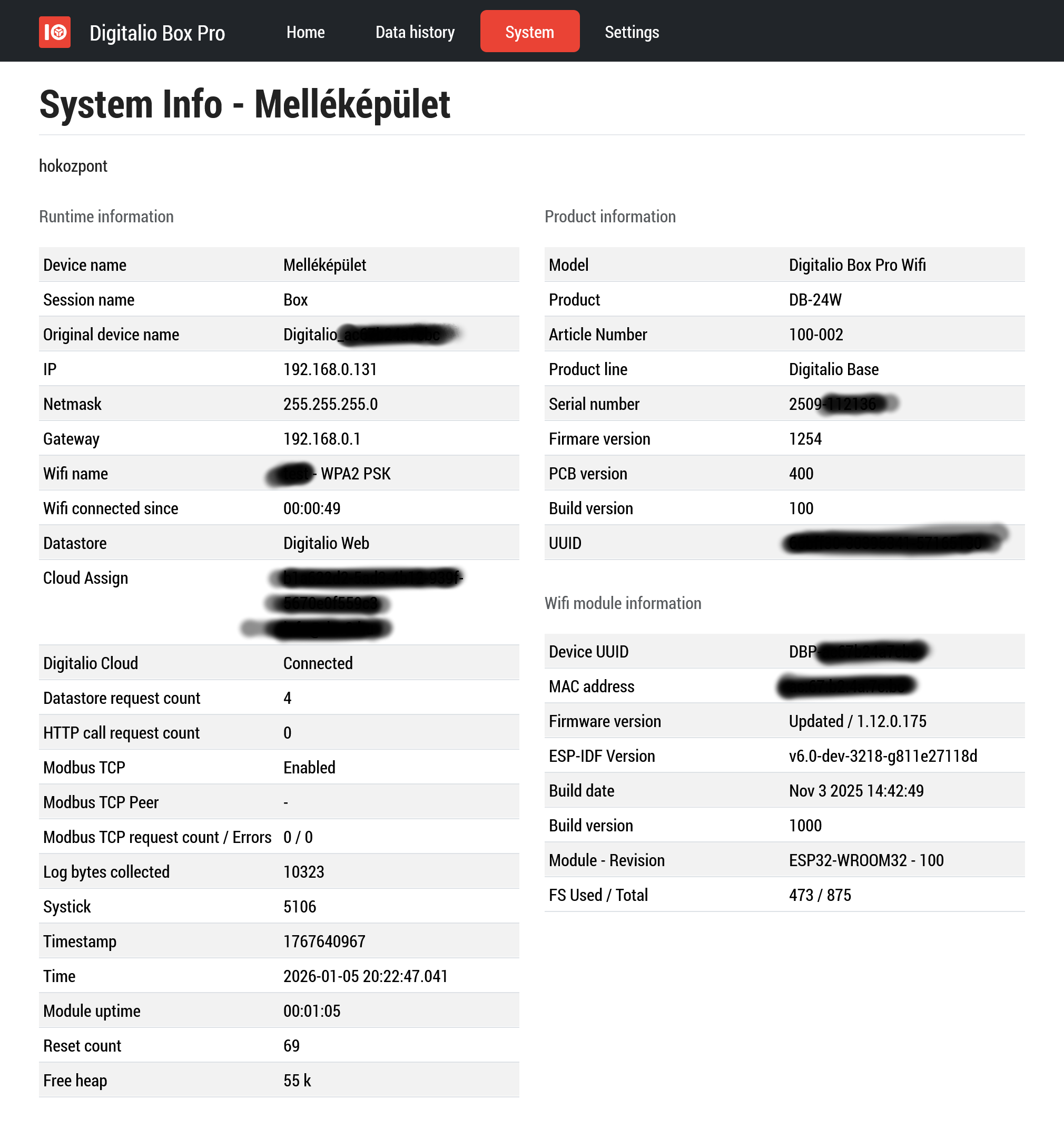

Webes felület
A végpontok kezeléséhez egyszerű adminisztrációs felület áll rendelkezésre.
Saját IoT eszköz
Ha csak hardverre van szükséged, az sem akadály. Ha saját rendszeredet szeretnéd futtatni, de eleged van az összevissza modulok összevissza csatlakoztatásából, akkor ezt neked találták ki. A hardver mellé telepített linuxot kapsz, a működéshez szüksédes kernel modulokkal és device treevel.

Digitalio

Érdekel? Tetszik? Vélemény? Ötlet?

Ha bármi eszedbe jut, vagy kérdésed, észrevételed van a projecttel kapcsolatban, ne habozz, vedd fel velünk a kapcsolatot a hello@digitalio.hu e-mail címen.
