Bevezető

Köszönjük, hogy termékünket választotta. Ha még nem választotta, bízok abban, hogy ezen oldalak meggyőzik!

Mi ez a dokumentum?

A dokumentum a Digitalio Box Pro üzembe helyezését és biztonságos használatát írja le, valamint felhasználási eseteket úgynevezett "use case"-eket mutat be.

Felelősségkizárás

Adatvédelem

Internetes adatgyűjtéskor az IP cím kerül rögzítésre, a mért adat, az adat neve, időpontja kerül tárolásra. Olyan nem, amiből a pontos hely, vagy a kilét azonosítható.

A dokumentum használata

Figyelmeztetések, információk

Hivatkozások

A Virtual IO azt jelenti, hogy az eszköz modbus táblájára vagy regiszterére mutatunk. 4-20 mA bemenet a használati utasítás egy részére hivatkozik.

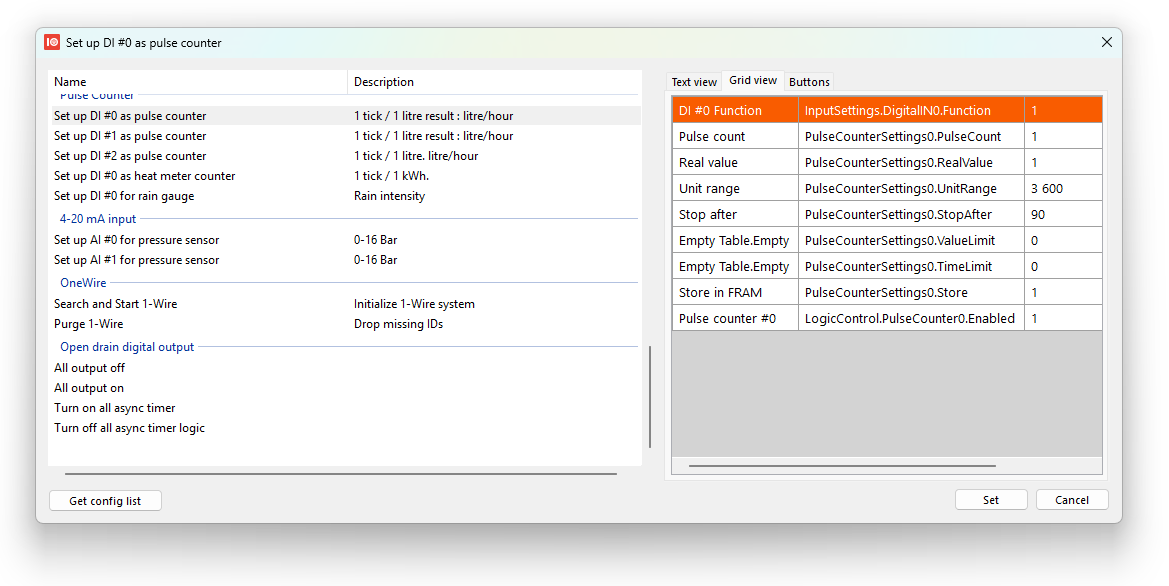

Parameter script

A dokumentumban hivatkozunk értékadásra: Endpoint.DO0=1. Ez azt jelenti, hogy az Endpoint tábla DO0 regisztere legyen 1. Ez a szöveges reprezentáció a példa estében a következő modbus üzenetet helyettesíti:

#Endpoint.DO0=1

01 10 27 10 00 01 02 00 01 31 F8

Bővebben a paraméter szkriptekről Parameter scriptek részben olvashat.

Biztonság

Használat

A készülék nem gyerekjáték!

A készüléket nem használhatják csökkent fizikai, érzékszervi vagy mentális képességű személyek, illetve a kezeléshez szükséges alapismeretekkel és gyakorlattal nem rendelkező személyek. Szükség esetén az említett személyeket olyasvalakinek kell felügyelnie, aki felelni tud az említett személyek biztonságáért, és képes a berendezés használatára vonatkozó utasításokat adni.

Tápegység

Tárolás és szállítás

Az eszközt napfénytől és nedvességtől védett helyen tárolja. Szállítás esetén kerülje az erős rázkódást, ejtést, dobást. Használjon ESD tasakot, légpárnás fóliát.

Szerelés

A dokumentum szakképzett felhasználók számára készült. Az itt leírtakat csak szakképzett személy végezheti el. Beépítésnél tartsa szem előtt a dokumentum utasításait!

Környezet

Az eszközt ne használja szabad térben, tűző napon, kondenzációnak kitett légtérben. Kerülje az erősen poros tereket!

Bemenő paraméterek

Ez egy beágyazott rendszer, véges erőforrásokkal. Lehetőség szerint használja a termék számára kifejlesztett alkalmazást, mely teljes mértékben támogatja a konfigurációban, és segíti a helyes értékek megadásában.

Az eszköz

Alkalmazási terület

A Digitalio Box Pro egy I/O modul és datalogger, a következő területeken használható:

• Ipari gépekben hőmérséklet mérésre, relé meghajtásra, gombok és végállások érzékelésére, áram mérésre.
• Épület automatizálásban és hőközpontokban hőmérséklet mérésre, motoráramok mérésére, fűtés és hűtés logikával hőn tartásra, impulzus kimenettel rendelkező mérőórák adatgyűjtésére. 0-10 V kimenettel szelepek vagy EC motorok vezérlésére, 0-10 V vagy 4-20 mA bemenettel nyomás szenzorok/távadók csatlakoztathatók.
• Ad hoc mérésre, power bankról működtetve adatgyűjtésre, melyet egy szerverre küld. Akár 36 óra működés 4 db sorba kapcsolt 18650 Li-Ion akkumulátorral wifis adatküldéssel.
• Ne használja robbanás veszélyes környezetben!
• Ne használja emberi élet védelmére!
• A termék nem alkalmas kritikus rendszerek (pl. banki, orvosi vagy életmentő rendszerek) vezérlésére vagy monitorozására.
• A termék nem minősül biztonsági eszköznek!

Méretek

Csatlakozók

Termék címke

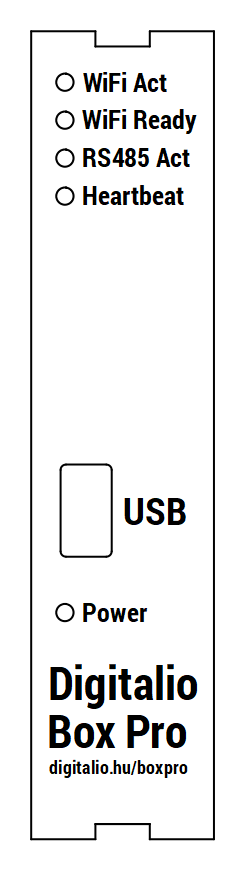

Előlap

WiFi Act

Wifi adatküldéskor 4 alkalommal villan

WiFi Ready

Hálózati csatlakozás esetén folyamatosan világít. Ha a Wifi Act és a Wifi Ready együtt villog, sikertelen a csatlakozás. Hibás jelszó, vagy az access point elérhetetlen.

RS485 Act

RS485 kommunikáció esetén villog

Heartbeat

Szívdobbanás ritmusában villog. Ha folyamatosan világít vagy nem világít, akkor a processzor nem működik megfelelően.

USB

Mini USB csatlakozó

Power

Ha van tápfeszültség világít.

Mi van a dobozban?

• Digitalio Box Pro (#100-002)
• USB kábel (#60-007)
• 3 db áramváltó (ECS0620‐L20A, #60-004)
• Környezeti érzékelő (AM2301, #60-xxx)
• Bevezető használati utasítás (#60-011)
• 15% kedvezmény a következő vásárláshoz (rendelés + 60 nap)

Eszköz részletek

Készülékház

120x101x22.5, világos szürke, RAL7035

PC/ABS önkioltó keverék, V0 (PC/ABS), V2 (PC)

IP20

tömeg ~200 g

Rögzítés

TS-35 DIN sín (EN 60715) ipari eszközök számára

Csatalakozók

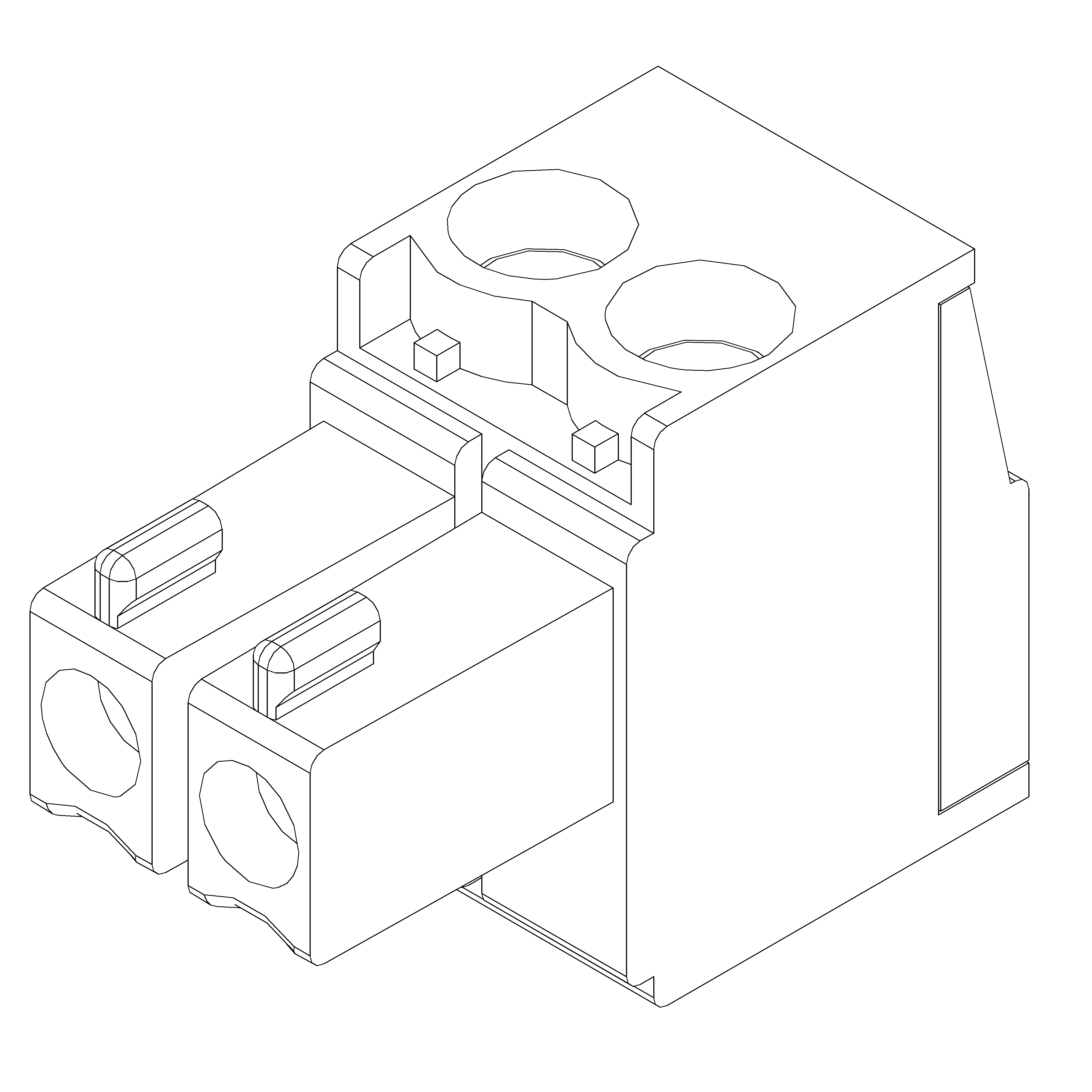

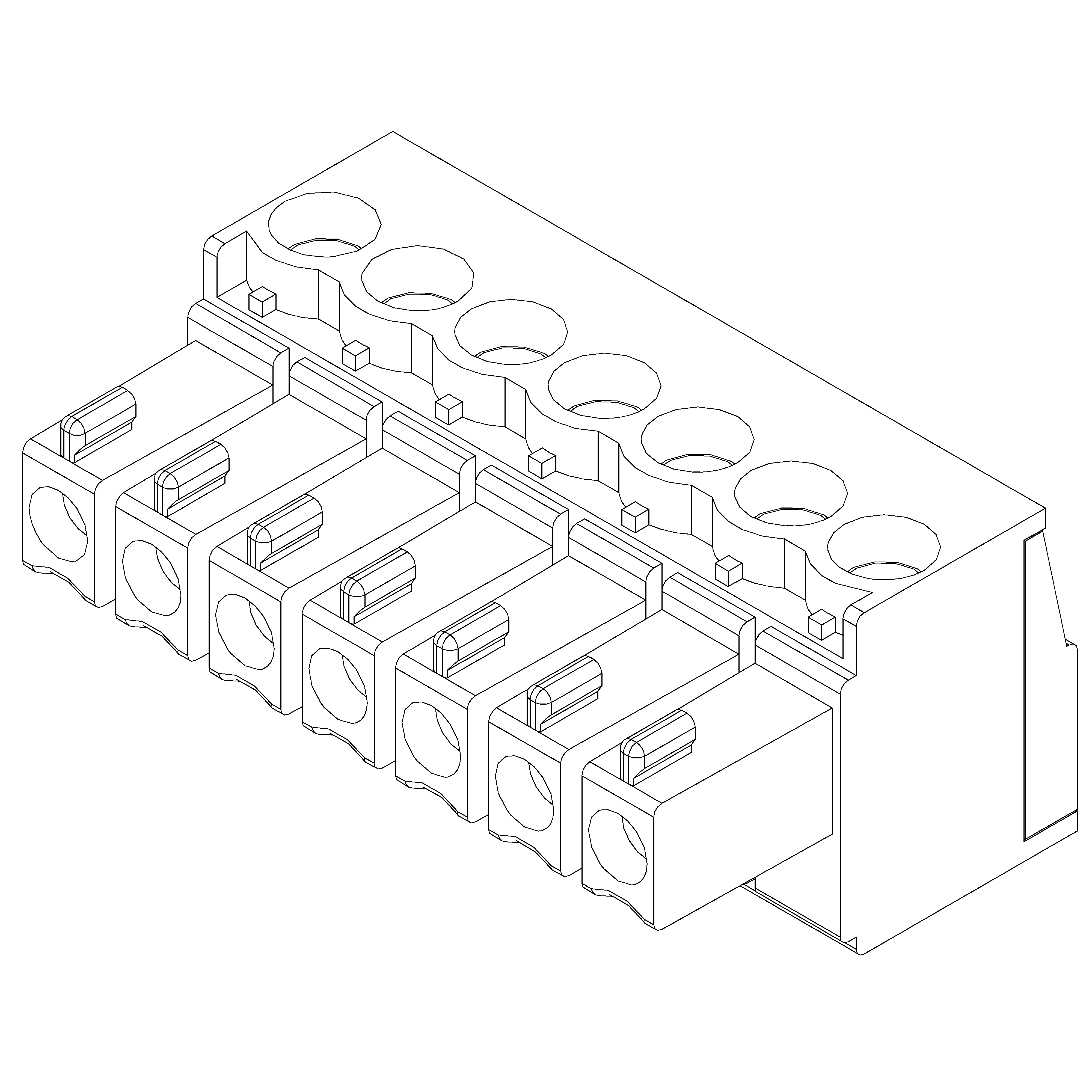

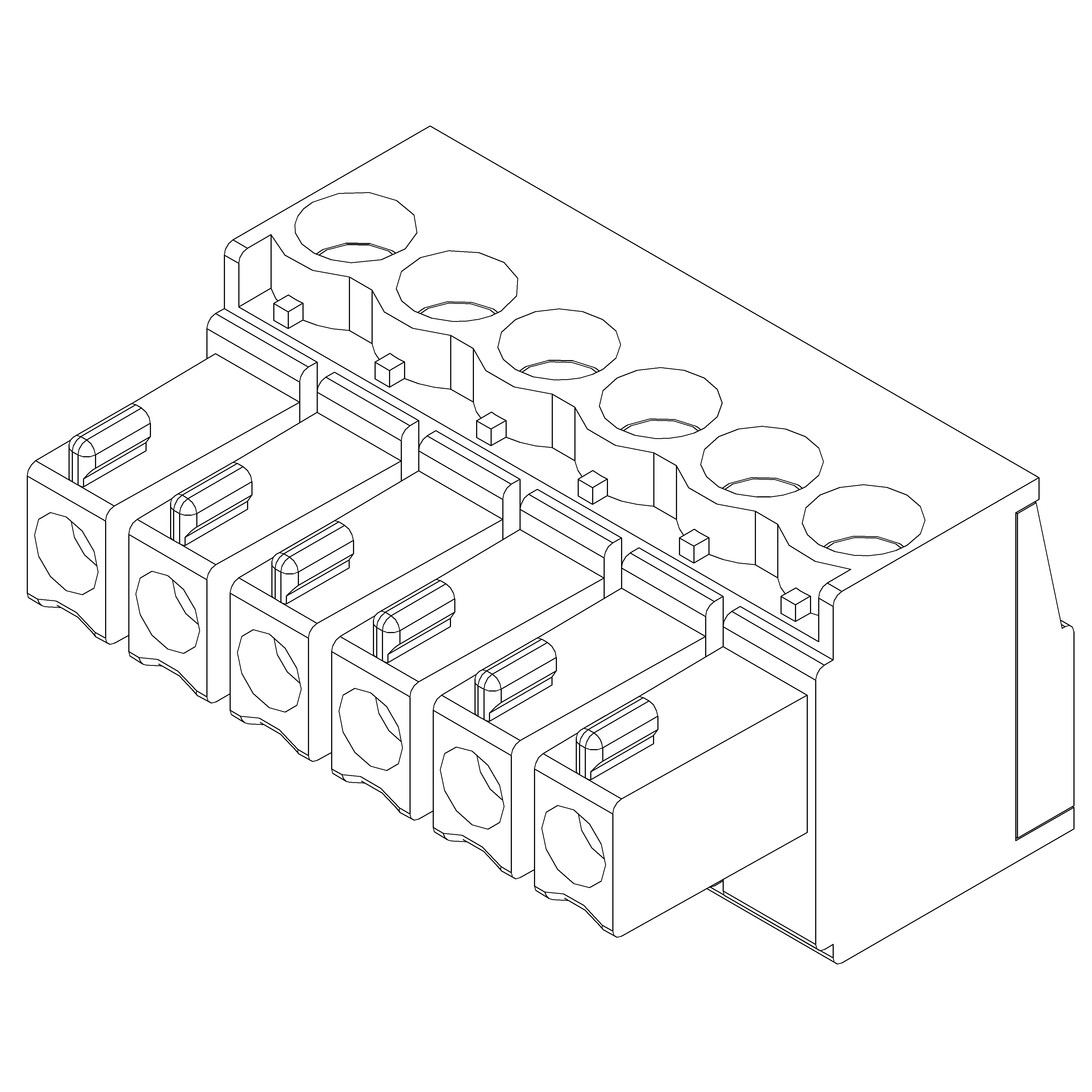

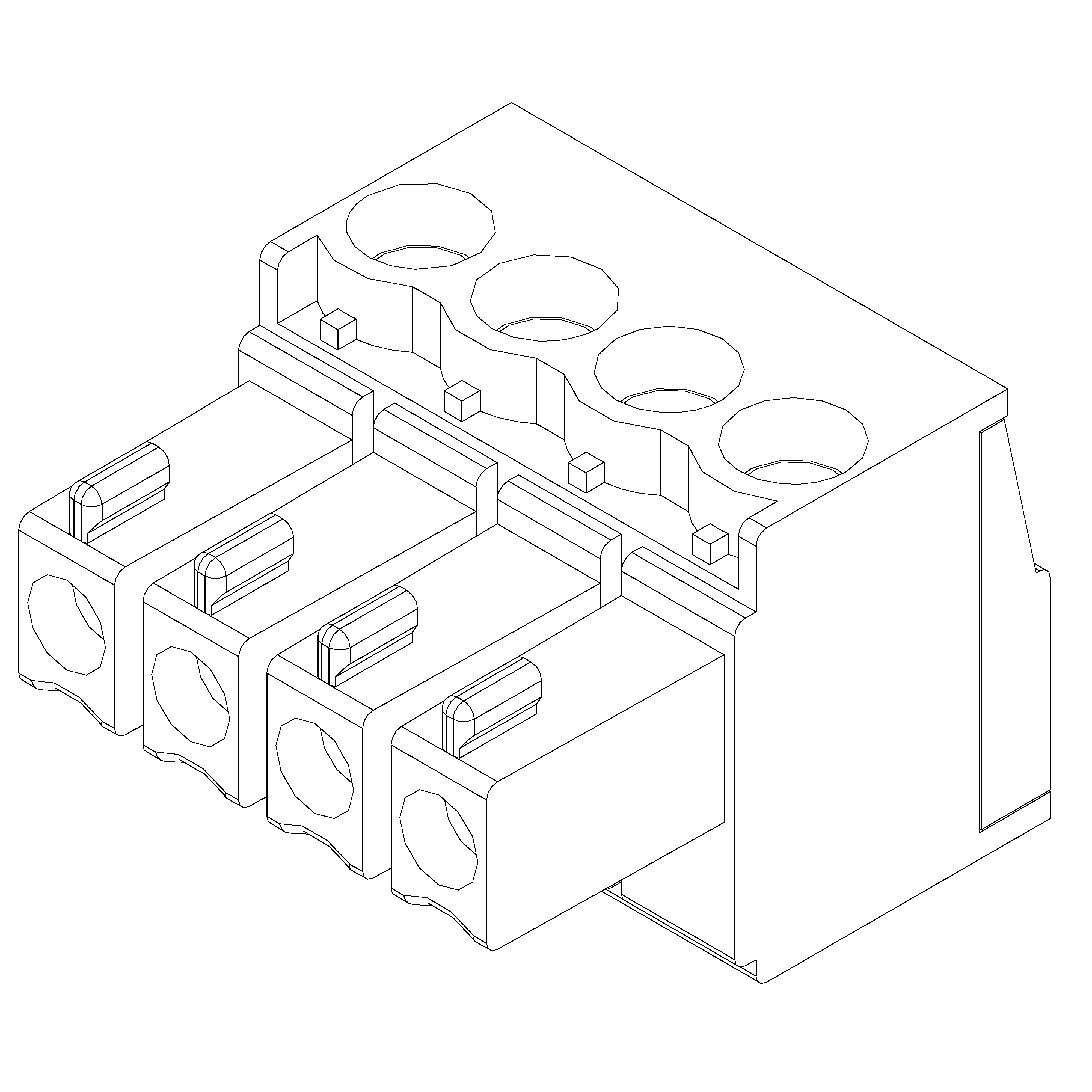

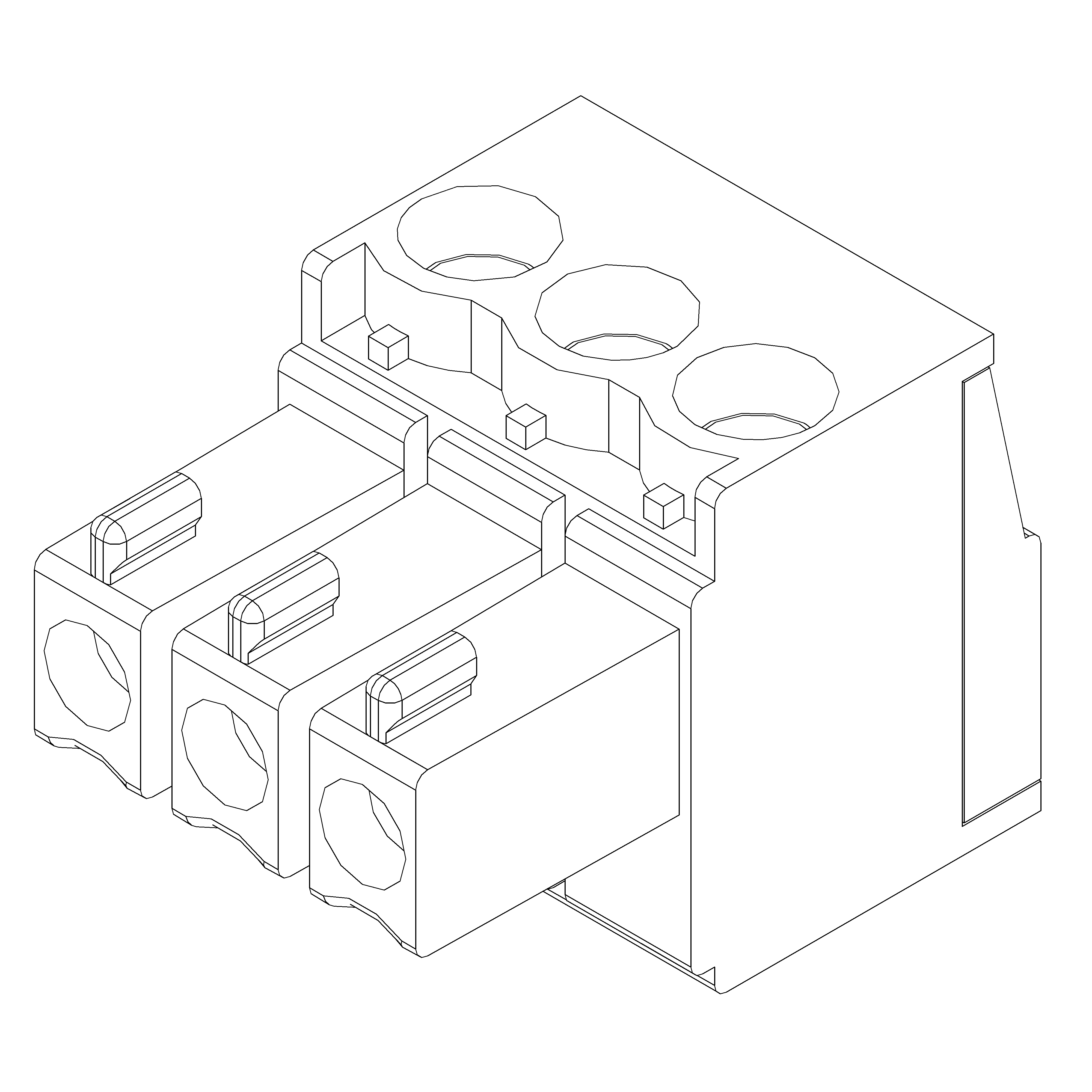

Eltávolítható csavaros sorkapocs

Euroclamp SHxx-3,5 / PVxx-3,5-H-P / zöld

vezeték keresztmetszet max. 2.5 mm²

vezeték blankolás max 8 mm, érvéghüvely javasolt

csavar: M2, meghúzási nyomaték: 0.25 Nm

Környezet

Beltéri telepítés, vagy zárt doboz (IP54)

Működési hőmérséklet: -10°C – 50 °C,

Páratartalom: 0..90% (nem lecsapódó)

Maximum magasság: 1200 m

Táplálás

Tápfeszültség

12–36 VDC, fogyasztás max. 2W (A1.1 - A1.2)

USB

4.8 VDC (min), max. 500 mA

Fordított polaritás védelem

60 VDC max

Beépített logika

Tápfeszültség monitorozás

Hardver

Processzor

STM32F103 sorozat

Wifi

ESP-WROOM-32 sorozat

FRAM

Cypress 64-Kbit F-RAM

Nagy tartósság, 100 billió olvasás/írás

Visszajelző ledek

Tápfeszültség

Heartbeat

RS485 kommunikáció

Wifi állapot

Wifi kommunikáció

Kommunikáció

RS485

2 port Half-Duplex

Transzparens mód a két port között, RS485 baud rate konverzió

Modbus RTU slave

Alapértelmezett kapcsolat: 115200 8N2 / Cím: 1

RS485-1

Nincs beépített 100 Ω termináció

Nincs beépített szimmetrikus 1k bias ellenállás

RS485-2

Beépített 100 Ω termináció (CAT5e)

Beépített szimmetrikus 1k bias ellenállás

Transzparens mód esetén Modbus Master

USB2.0

Modbus RTU slave

VCOM interface

Wifi

802.11b/g/n

IPv4 támogatás

Wifi Auth: Open / WPA2 PSK

2412 ~ 2484 MHz

HTTP 1.1 interface

Adatfeltöltés HTTP/HTTPS POST

Adatfeltöltés TCP/TCPS socket (persistent tcp connection)

Adatfeltöltés WS/WSS socket (persistent websocket connection)

Digitalio Cloud Connect (persistent websocket connection)

Open drain kimenet

Csatornák száma

5 csatorna

Flyback dióda

Tápegység

12–36 V DC, max 1 A

Beépített logika

Egyszerű kapcsolás kérésre

Impulzus kapcsolás

Aszimmetrikus időmű

Összes bekapcsolt állapot ideje

Alkalmazási példa

Relé meghajtás

Alacsony áramú eszköz kapcsolása, pl: led

Digitalis bemenetet

Csatornák száma

3 csatorna

Dry contact - Pull down

Active low/Active high

Forgó jeladó gomb támogatás

Működés potméterként vagy végtelenül

Sebesség mérés (tick/sec, mm/sec)

Logikák

Impulzus számláló

Hőmennyiség mérés

Gombnyomás

Multikeypress event

Multikeypress count

Long keypress event

Alkalmazási példa

Impulzuskimenetes áramlásmérők, szélmérők, teljesítménymérők

Forgójeladós potenciométer

Forgójeladós útmérő

Sebesség mérés

HMI gomb

Áramváltó

Csatornák száma

3 csatorna

Méréshatár

0-16A AC

Mérés

Áram [A]

Logika

Felhasználói limit figyelés

Küszöbérték

Alkalmazási példa

Áram mérés

Túláram érzékelés

1-Wire®

Kompatibilis szenzor

DS18B20

Maximum eszköz a buszon

16 db

Mérés

Hőmérséklet [°C]

Környezeti szenzor

Kompatibilis szenzor

ASAIR AM2301 / 1 adatvezetékes verzió

DHT 11

Mérés

Hőmérséklet [°C]

Páratartalom [%]

Alkalmazási példa

Mérés a Digitalio Box környezetében

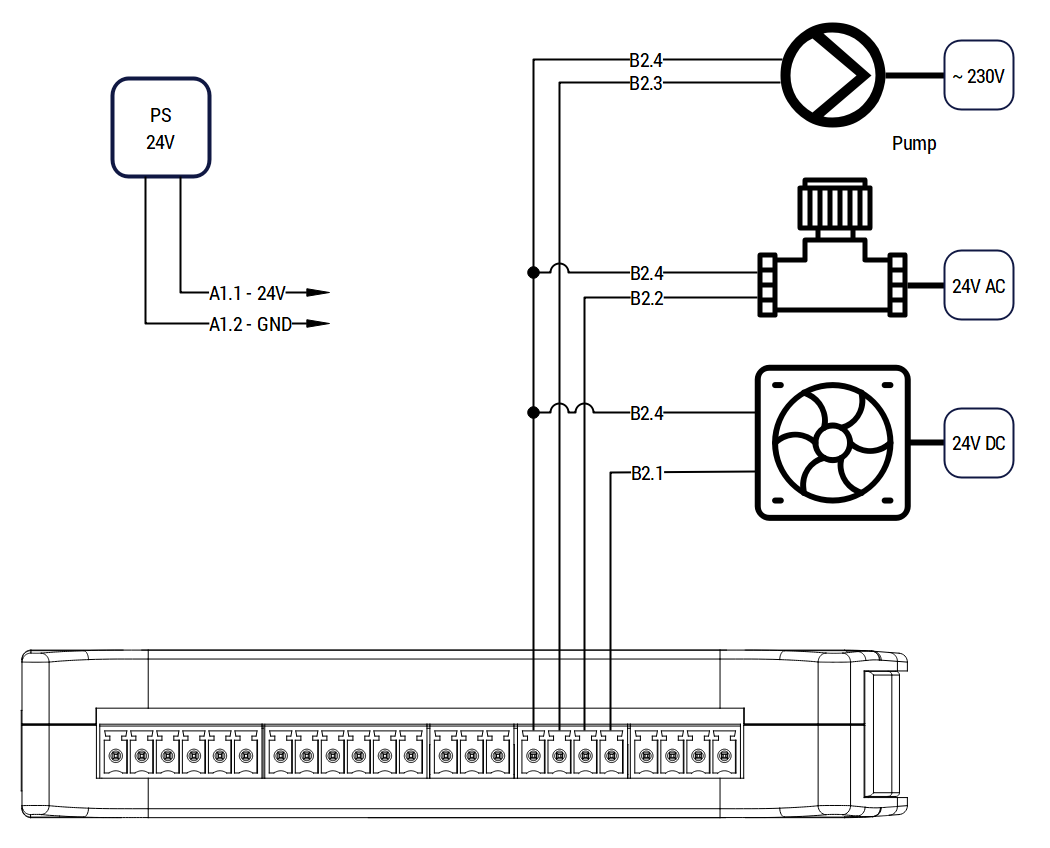

0-10V kimenet

Csatornák száma

3 csatorna

Felhasználói mértékegységek

Lineáris interpolációval számolt kimenet

Logikák

Fade time

Random fade

Alkalmazási példa

EC motor sebességvezérlés

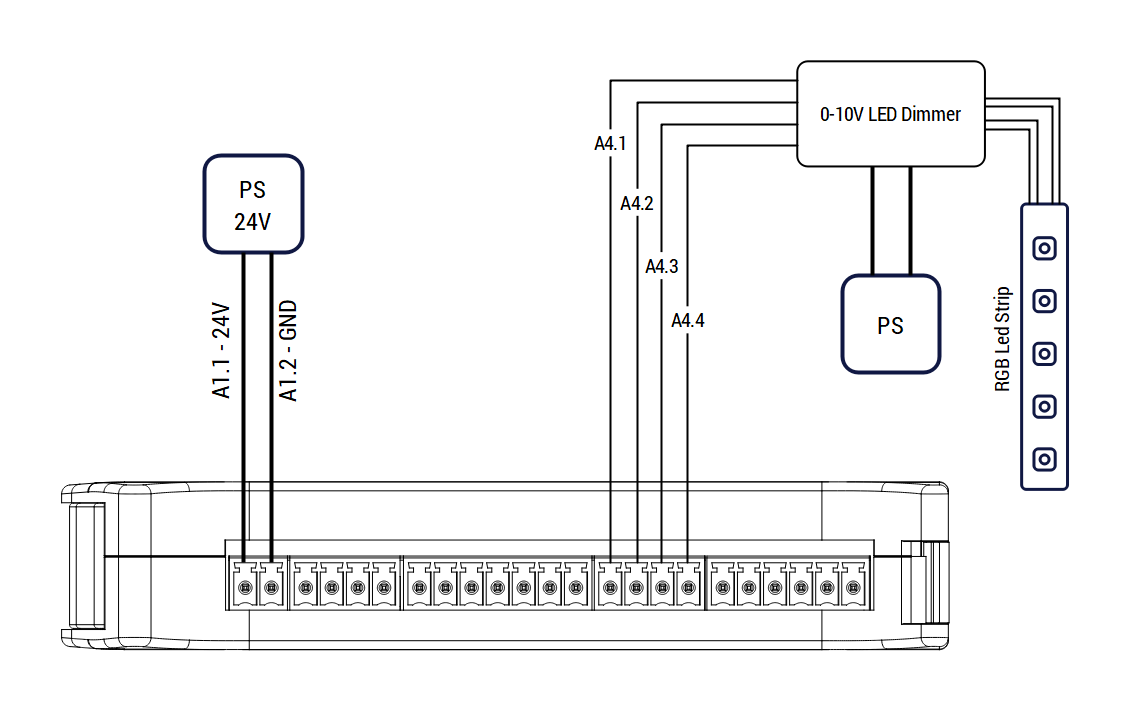

RGB dimming

Proporcinális szelep vezérlés

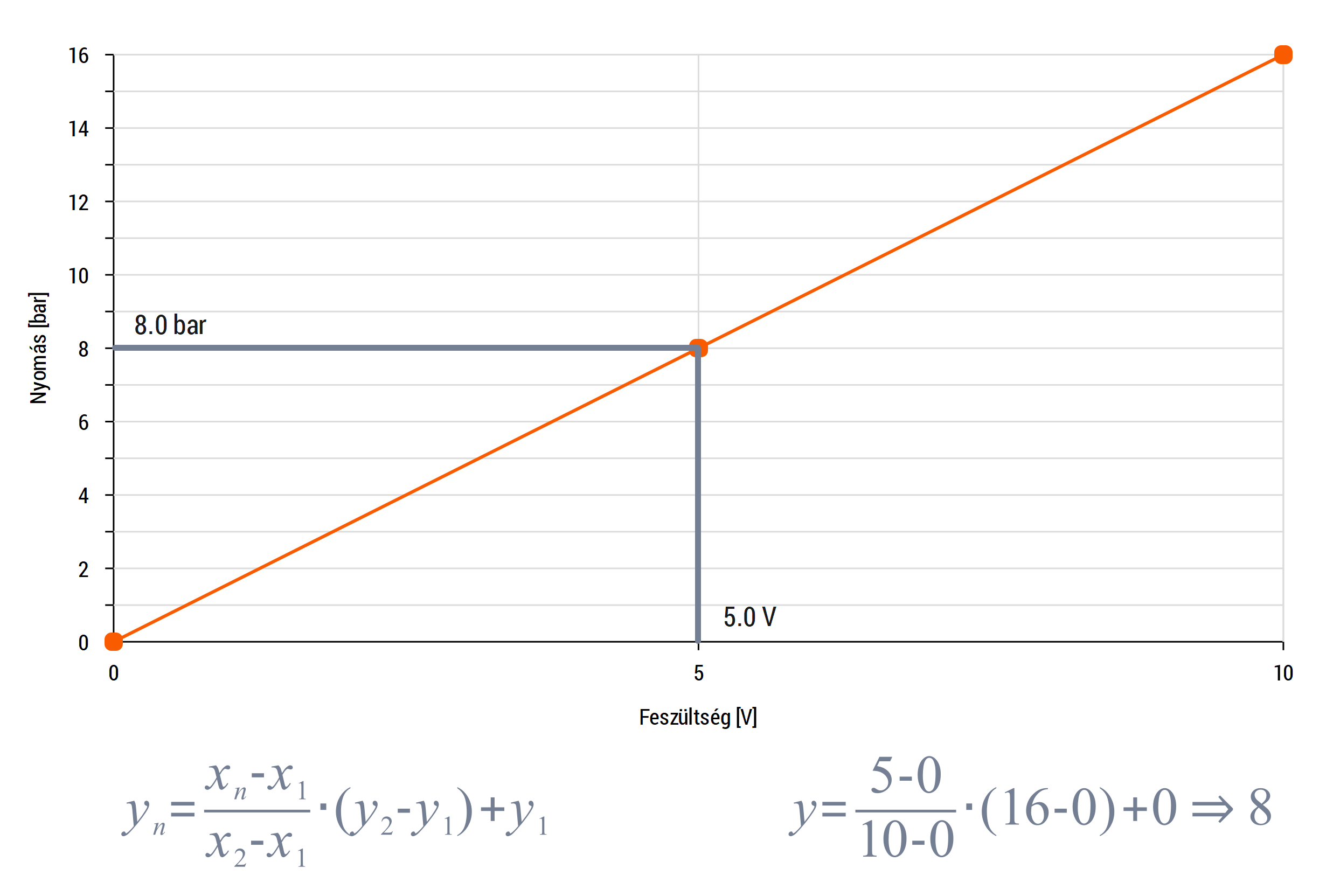

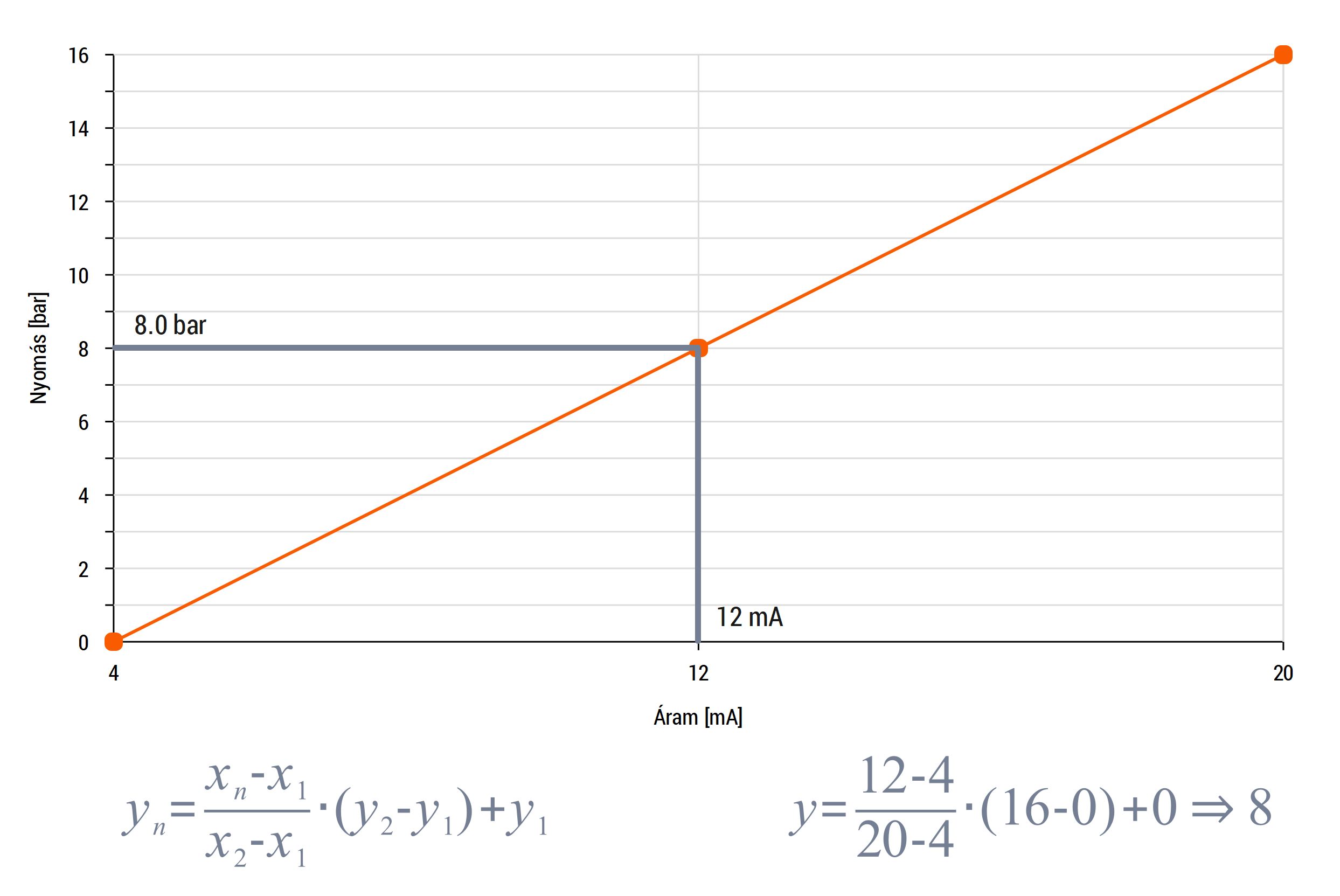

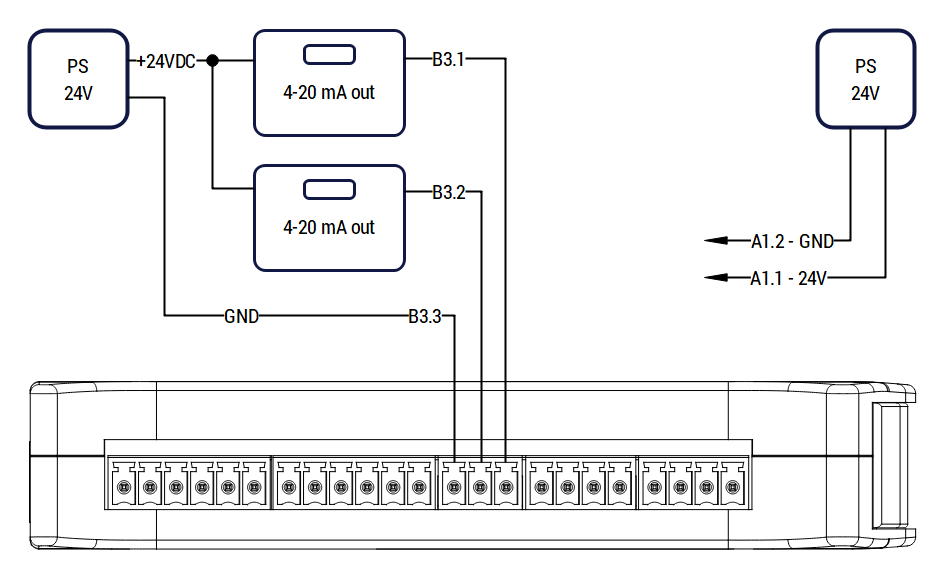

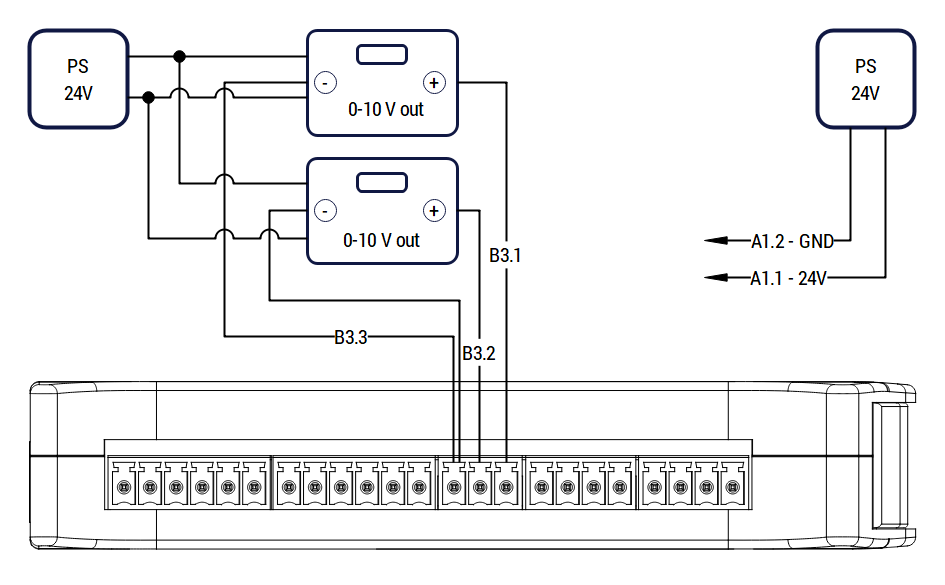

0-10 V / 4-20 mA Input

Csatornák száma

2 csatorna

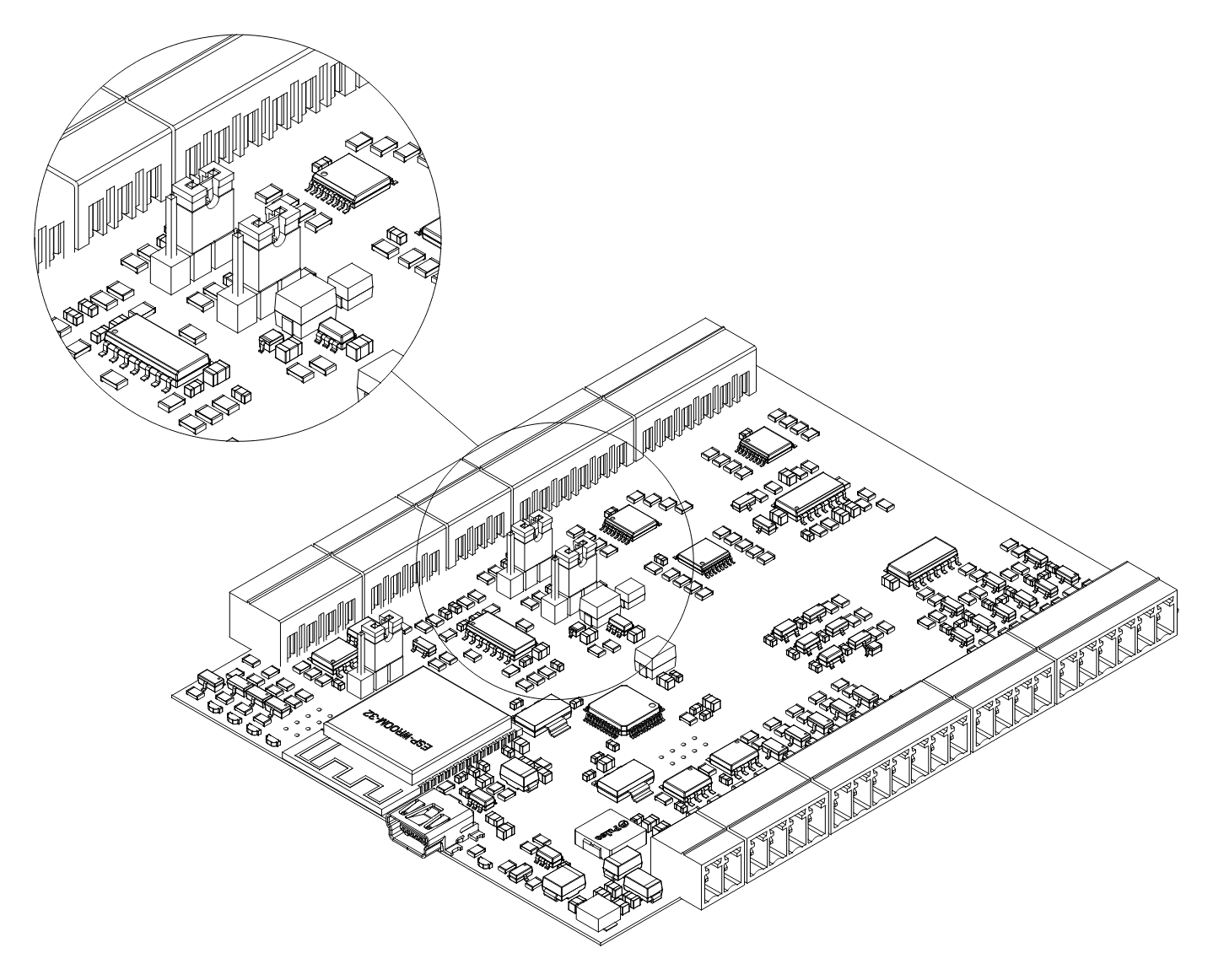

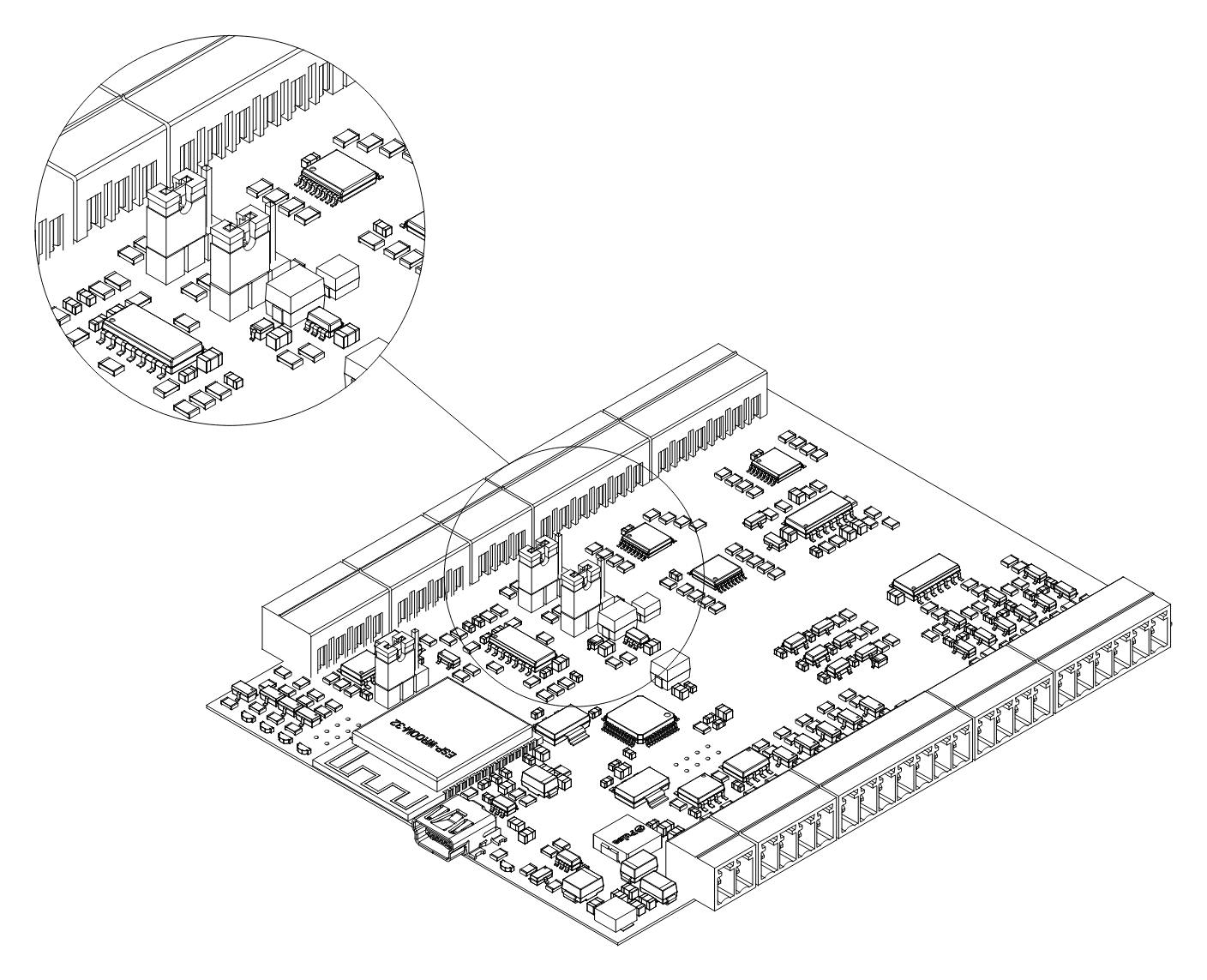

Opcionális 0-10 V vagy 4-20 mA

Felhasználói mértékegységek

Lineáris interpolációval számolt érték

Felhasználói limit figyelés

Mérés

0-10 V

4-20 mA

Alkalmazási példa

Nyomásmérés

Távadók fogadása

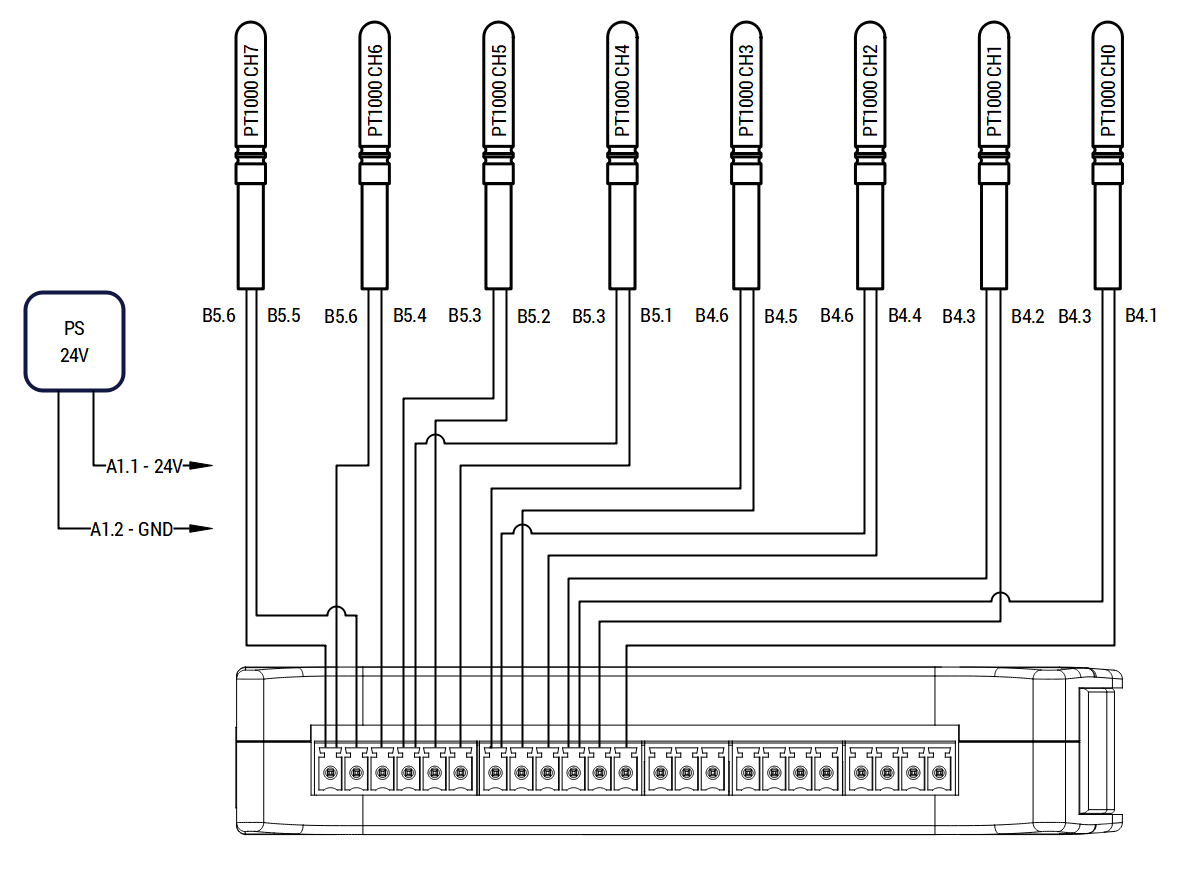

PT1000 Hőmérő

Csatornák száma

8 csatorna

Multiplexált

Tartomány

-45 °C - 235 °C

Kompatibilis szenzor

2 vezetékes PT1000

Logikák

Egyszerű hűtés/fűtés (hiszterézis)

ΔT kapcsoló

Hőmennyiség mérés

Felhasználói limit figyelés

Belső feszültség monitorozás

Csatornák száma

6 csatorna

Mérés

Wifi táprendszer [V]

System 5V [V]

System 3V3 [V]

Belső virtual GND

Tápfeszültség [V]

Open drain tápfeszültség [V]

FRAM

Tárolt adatok

DO kapcsolások száma

DO bekapcsolt állapot idő

DI kapcsolások száma

Impulzus számlálók

Hőmennyiség mérők

Forgó jeladó állapot

Használat

Felszerelés

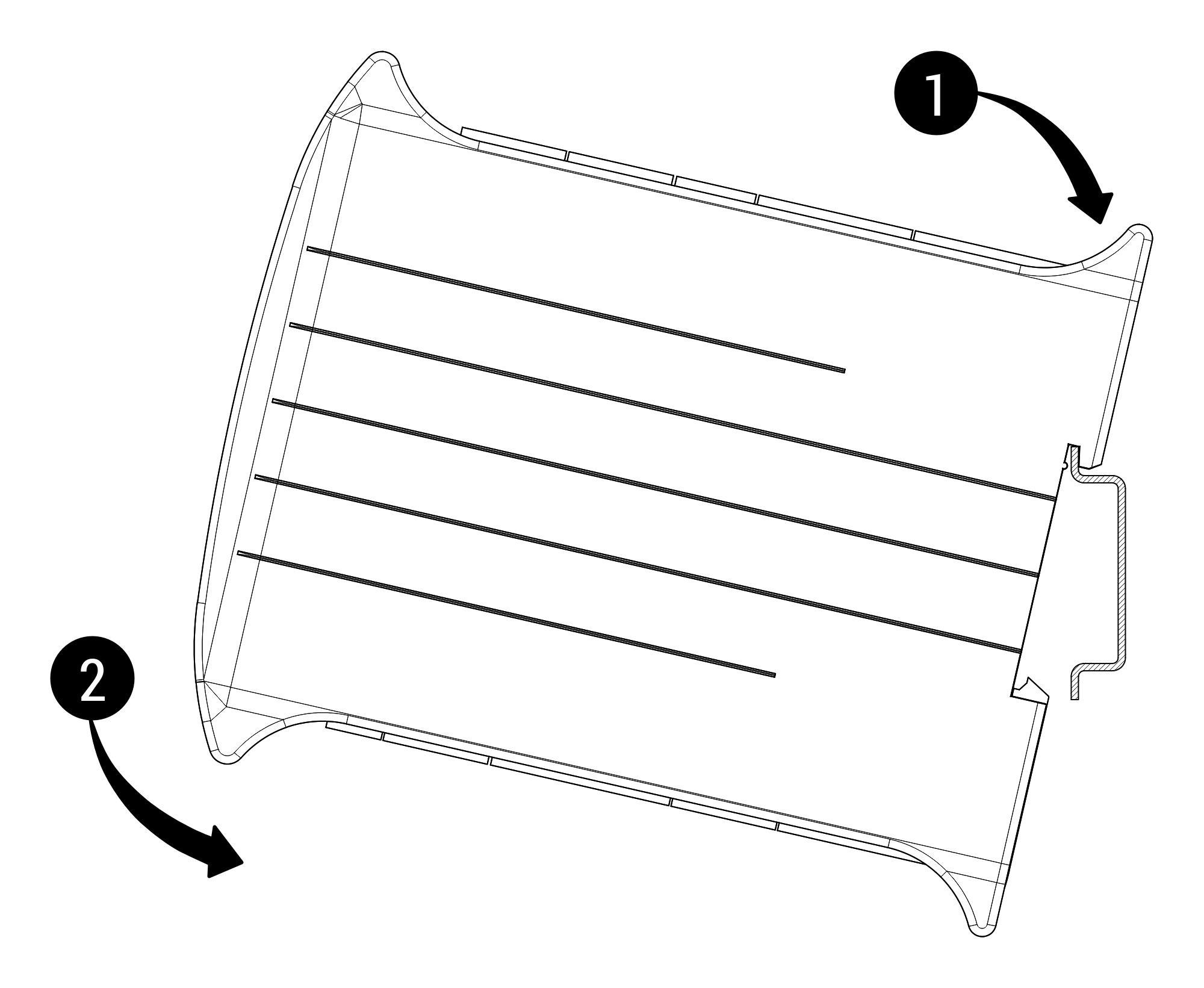

1. Helyezze a készüléket sín felső élére az ábra szerint.
2. Nyomja a készüléket a sín alsó éle felé, amíg egy kattanó hangot hall.
3. A készülék enyhe mozgatásával ellenőrizze, hogy megfelelő-e a rögzítés.

Csatlakoztatás

Figyeljen a csatlakozó vezeték megfelelőségére (vezeték keresztmetszet, szigetelés, árnyékolás). A készülék csatlakozó pontjainál csak megfelelő keresztmetszetű vezetőt használjon. Kerülje a nagy áramú vezetékeket a készülék közvetlen közelében (motorok, inverterek, indukciós sütők). Biztosítson megfelelő levegőáramlást a készülék hűtéséhez.

Perifériák és logikák

A Digitalio Box Pro a számos perifériát számos beépített logikával támogatja. Mint egy svájci bicska.

Kommunikációs watchdog

A kommunikációs watchdog a kommunikációs kapcsolat felügyeletét végzi.

A DeviceSettings.CommunicationDogWindowTime határozza meg azt az időt (másodpercben), amelyen belül érvényes adatnak kell érkeznie valamelyik RS485 csatornán. Ha a dobozt vezérlő felsőbb szintű logikával (pl.: PLC, házautomatizálás) megszakad a kapcsolat, és ezen idő alatt nem történik érvényes adatforgalom, a doboz leálltja a következő logikákat:

• Aszimmetrikus időmű
• Automatikus 0-10V fade
• Hőfokszabályzó
• ΔT kapcsoló
• Relé kimenet

Érvényesnek számít az az adatcsomag, amit az eszköznek címeznek, tehát a transzparens mód adatcsomagjai nem. Amennyiben a DeviceSettings.CommunicationDogWindowTime=0 a funkció inaktív, a watchdog nem felügyeli a kommunikációt.

Logikák kapcsolata a ki- és bemenetekkel

Az ki- és bemeneteihez tartoznak különböző logikák több példányban, melyet #szám formában jelölünk. Általános érvényű szabály, hogy a #0 számú logika a #0 ki- vagy bemenetet használja ha nincs hozzá beállítási lehetőség.

DI #0

Impulzus számláló #0

Fűtés teljesítmény mérő #0

Nyomógomb #0

DI #1

Impulzus számláló #1

Fűtés teljesítmény mérő #1

Nyomógomb #1

DI #2

Impulzus számláló #2

Fűtés teljesítmény mérő #2

Nyomógomb #2

DO #0

Hőmérséklet szabályzó #0

Aszimmetrikus időmű #0

ΔT kapcsoló #0

DO #1

Hőmérséklet szabályzó #1

Aszimmetrikus időmű #1

ΔT kapcsoló #1

DO #2

Hőmérséklet szabályzó #2

Aszimmetrikus időmű #2

ΔT kapcsoló #2

DO #3

Hőmérséklet szabályzó #3

Aszimmetrikus időmű #3

ΔT kapcsoló #3

DO #4

Hőmérséklet szabályzó #4

Aszimmetrikus időmű #4

ΔT kapcsoló #4

Abban az esetben mikor egy kimenetre konkurens funkciókat állítunk be, az eszköz az utoljára beállított logikát érvényesíti, a többit letiltja. Tehát ha engedélyezve van egy termosztát logika a DO#0-ra, de bekapcsoljuk az aszimmetrikus időművet, akkor a termoszát logika leállításra kerül.

RS485

Csatlakoztatás

Amennyiben olyan modbus hálózathoz csatlakozik amiben már van előfeszítő ellenállás (masternél) és termináció (vonal végén), akkor használja az RS485-1 portot.

Ha hosszú vezetékre csatlakoztatja az eszközt zajos környezetben, és az RS485-1 port nem működik megfelelően, akkor használja az RS485-2 portot. A beépített előfeszítő ellenállás javíthatja a jelalakot.

Ebben az esetben nem használható a transzparens mód.

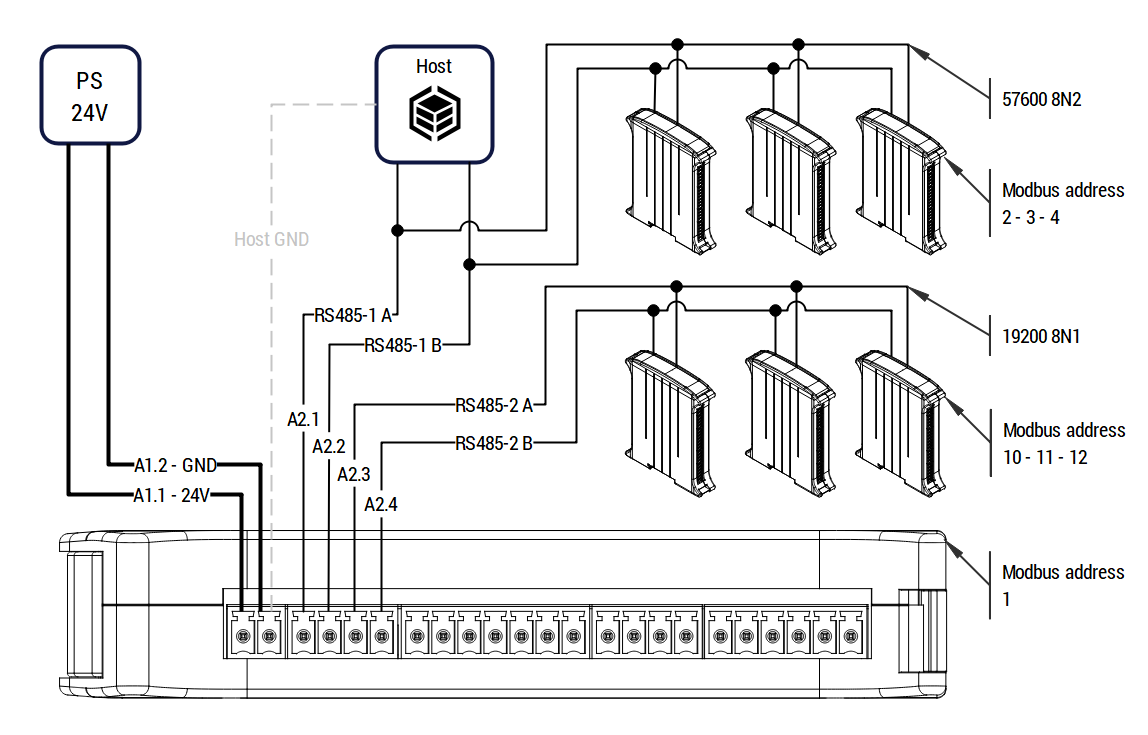

Transzparens mód

A Digitalio Box Pro két, független Modbus RTU vonal közötti transzparens adatkapcsolatot biztosít. A kommunikációs vonalak eltérő sebességekkel konfigurálhatók, így az átjáró lehetővé teszi különböző fizikai paraméterű Modbus hálózatok összekapcsolását.

A Modbus kereteket módosítás nélkül továbbít egyik vonalról a másikra abban az esetben, ha slave cím nem a saját címe. Ebben az esetben értelmezi azt. Ellenkező esetben a Digitalio Box Pro nem vesz részt a Modbus protokoll értelmezésében, nem válaszol, nem figyel slave címeket, kizárólag az átvitelért felel. A működés során figyelembe veszi az üzenetek közötti időzítést, és biztosítja a keretek helyes továbbítását, így zavarmentes kommunikáció valósítható meg különböző eszközök között.

Ez a képesség olyan helyen alkalmazható, ahol különböző gyártók Modbus eszközei közötti adatkapcsolat kialakítása szükséges, de közvetlen kapcsolat a kommunikációs paraméterek eltérése miatt nem lehetséges.

Multi master

Az eszköz két, egymástól független RS485 interfésszel rendelkezik, amelyek mindegyike teljes értékű Modbus RTU slave funkcióval van ellátva. Ez lehetővé teszi, hogy két különálló Modbus master is képes legyen az eszköz adatainak lekérdezésére (polling) egymástól függetlenül, párhuzamosan.

Mire jó ez?

• Redundancia és megbízhatóság: Két különböző vezérlő (pl. PLC + BMS) képes valós időben elérni az eszköz adatait anélkül, hogy buszmegosztásra vagy multiplexelésre lenne szükség.
• Integráció több rendszerbe: Az eszköz egyszerre lehet része egy épületautomatizálási és egy felügyeleti rendszernek, ahol mindkét rendszer külön Modbus buszt használ.
• Tesztelés és diagnosztika üzemi környezetben: A másodlagos RS485 interfész használható karbantartási célokra anélkül, hogy a fő vezérlő kapcsolatát megzavarnánk. Szervizes számítógép csatlakozhat a másodlagos RS485-re az elsődleges rendszer megzavarása nélkül.
• Szegmentált adatgyűjtés: Ha az adatok különböző alrendszerekbe kerülnek (pl. egyik master csak hőmérsékletet, másik csak kapcsolási állapotokat kérdez le), ez a kialakítás egyszerűsíti a kommunikációs logikát.

Mikor érdemes használni a két buszt?

• Ha két független rendszer szeretné lekérdezni ugyanazt az eszközt.
• Ha a meglévő RS485 hálózat túlterhelt, és célszerű szétválasztani a lekérdezéseket időben és/vagy fizikailag.
• Ha karbantartási hozzáférést szeretnénk biztosítani úgy, hogy közben az üzemi rendszer működése zavartalan marad.

Open drain kimenet 5 csatorna

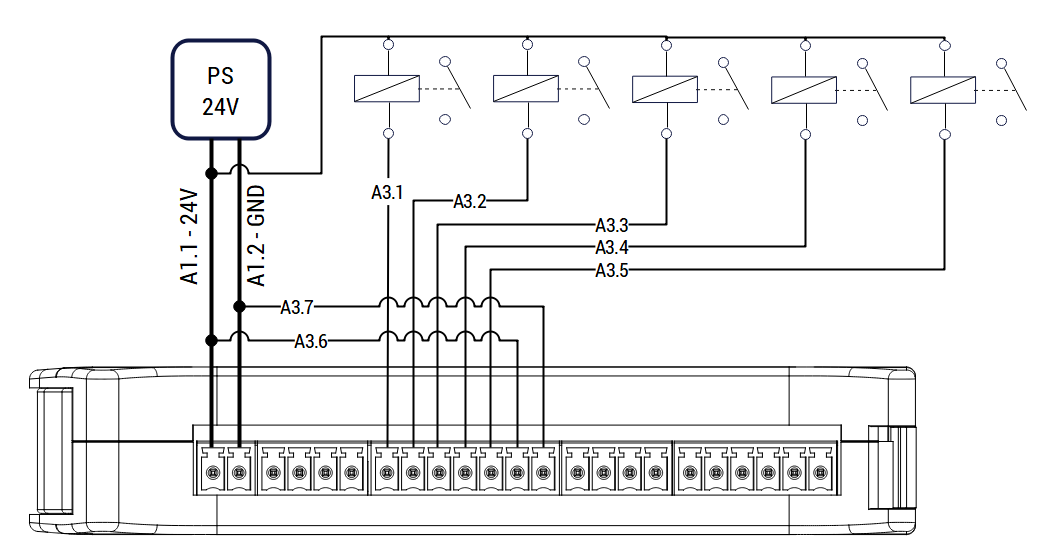

Az open drain kimenet relék meghajtására lett optimalizálva. A flyback diódával (A3.6 és A3.7) ellátott kimenet max. DC 1A kapcsolására alkalmas. Bekötéskor figyeljen a polaritásra! A kimenetet az Endpoint.DO0 - Endpoint.DO4 regiszterek kezelik.

A kimenetek bekapcsolt állapotának időtartama rögzítésre kerül Counters.DO0.Runtime - Counters.DO5.Runtime regiszterekben.

Beállítható még a kimenet alapértelmezett állapota is. (Ki/Be/Utolsó érték)

A kimeneteket egy lépésben a LogicControl.OutputMask regiszter írásával is be lehet kapcsolni. Ez egy bitmaszk. Bekapcsolás esetén a kimenetek 100ms késleltetéssel kapcsolnak, hogy elkerüljük a hirtelen hálózati terhelést.

A Counters Data tábla Counters.DO0.Runtime - Counters.DO4.Runtime regiszterei tárolják az összes bekapcsolt időt.

Időzített OD kikapcsolás 5 csatorna

Ha az Endpoint tábla DOx regisztereire 1-nél nagyobb számot ír, akkor ez kikapcsolási időt jelent másodpercben. A végpont bekapcsol, majd az idő elteltével kikapcsol. Az Endpoint.DO0=10 bekapcsolja a DO0-át, majd 10 másodperc elteltével kikapcsolja. A maximális érték 65535 másodperc.

• kapunyitó relé
• csengő relé

Aszimmetrikus időmű 5 csatorna

Minden csatorna támogat alapszintű aszimmetrikus időmű funkciót. Ezek beállítását a DOSettings tábla kezeli. Minimális idő 1 másodperc a maximális 65535 másodperc, ami 1092 perc 15 másodperc, ez 18 óra 12 perc 15 másodperc.

Az aszimmetrikus időmű funkció nem használható, ha az adott csatornára a Hőmérséklet szabályzó aktiválva van.

• Eleveniszapos házi szennyvíztisztító levegőztető
• keringetés
• locsolás

Digitális bemenet

A digitális bemenet belső felhúzó ellenállással, alul áteresztő szűrővel egy Schmitt-triggeren keresztül csatlakozik a mikrokontrollerre. A bemenet pergésmentesített.

Kontaktus: egyszerű, potenciálmentes kapcsolóelem, amely lehet záró (NO) vagy nyitó (NC) típusú. Ilyen egy reed-relé, elektromechanikus relé vagy nyomógomb. A potenciálmentes kontaktus megvalósítható elektronikus úton is, például optocsatoló nyitott kollektoros kimenetével, vagy más félvezetős kapcsolótranzisztorral.

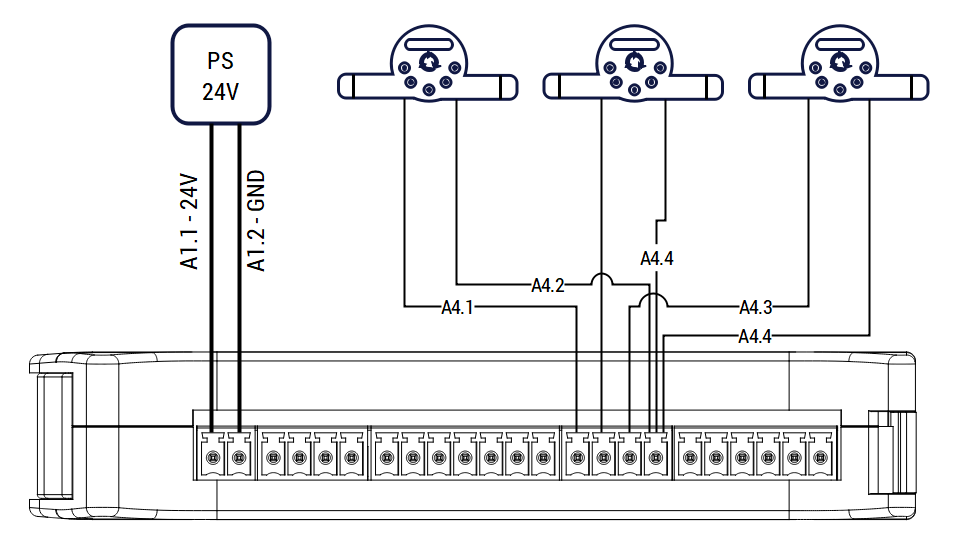

Impulzus számláló kapcsolóval 3 csatorna

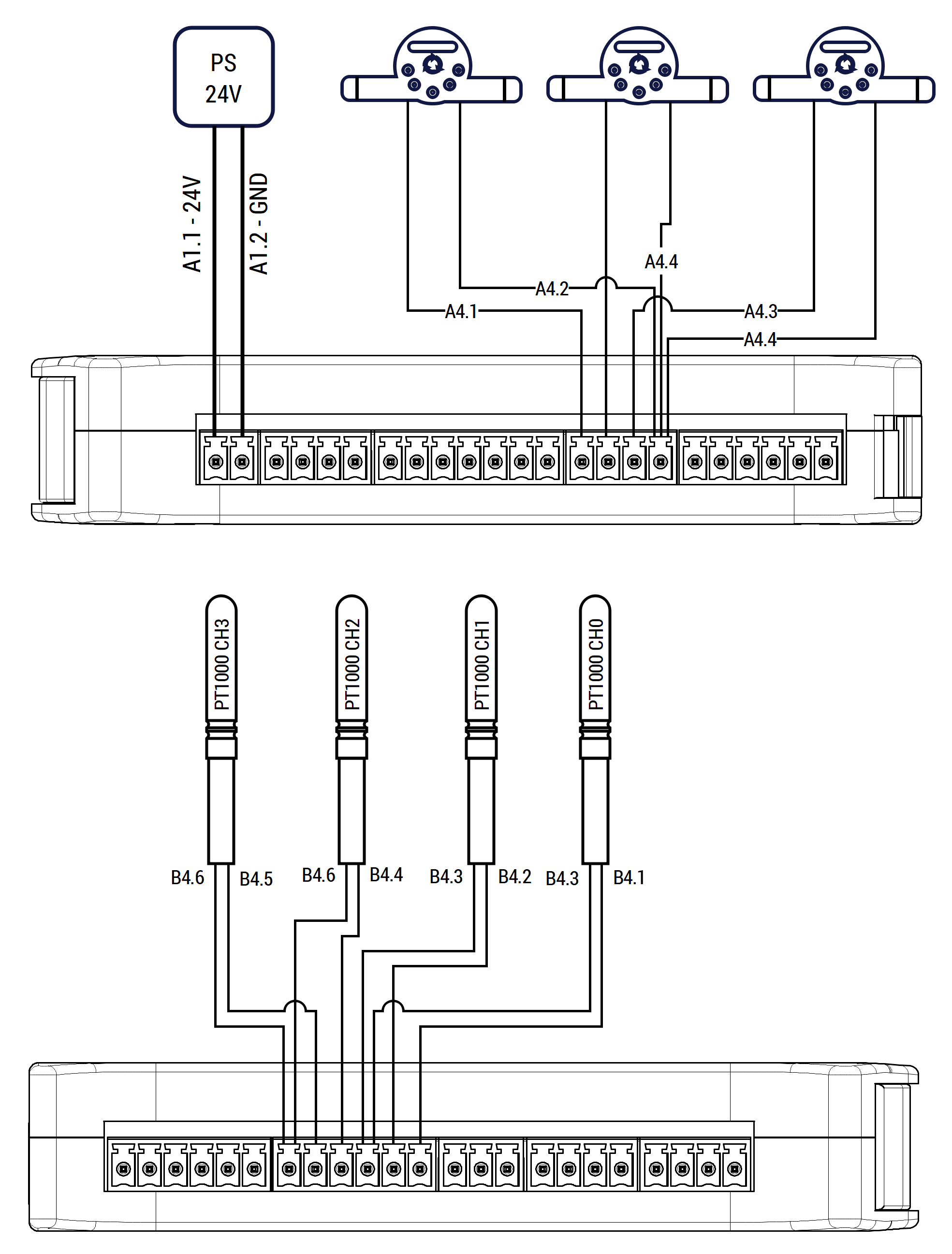

Mechanikus kapcsolóval. Az impulzus számláló összeköthető a fűtés teljesítmény mérővel.

• Vízmérők
• Hőmennyiség mérő
• Fogyasztásmérők

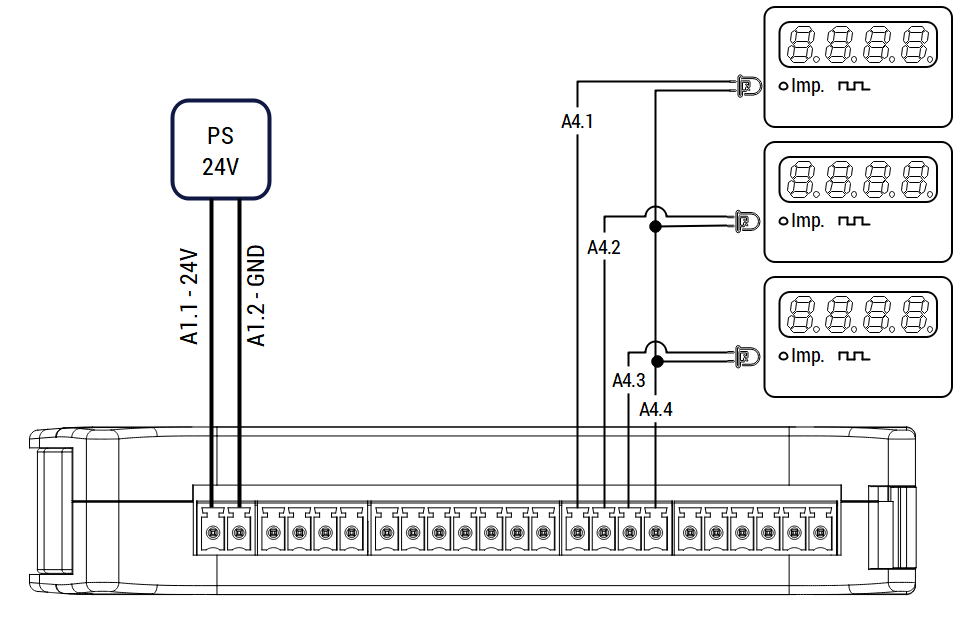

Impulzus számláló fotodiódával 3 csatorna

Ezt a megoldást ledes impulzuskimenettel felszerelt mérőkhöz alkalmazzuk.

• Villamos fogyasztásmérők
• Mérőeszközök ledes impulzuskimenettel

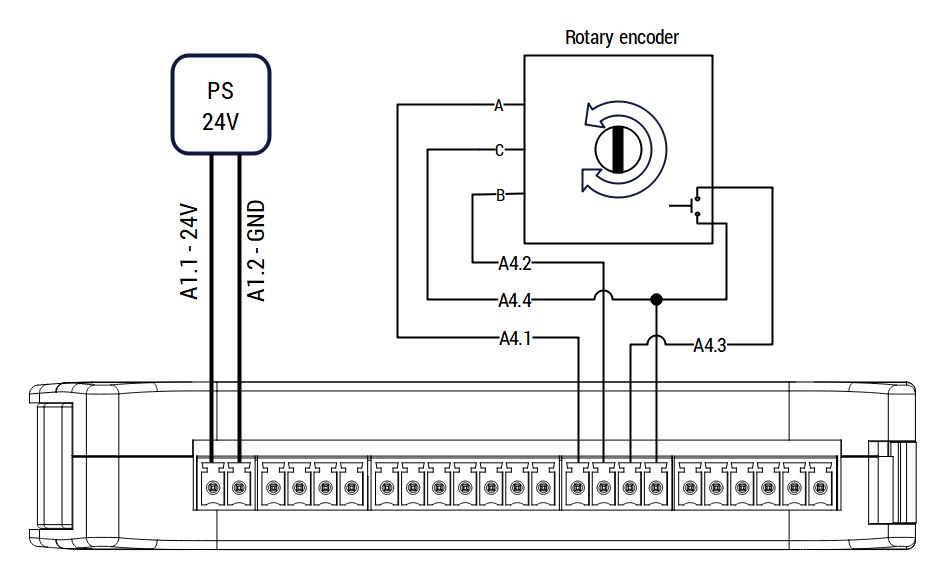

Forgó jeladó mint potenciométer 1 csatorna

Állítsa be az összes impulzus számot a InputSettings.Rotary.Ticks regiszterben valamint a minimum és maximum értékeket a InputSettings.Rotary.MinimumValue és InputSettings.Rotary.MaximumValue regiszterekben. Két limit között, nyomógombbal, beírja egy regiszterbe

• Fűtési referencia
• Hűtési referencia
• Felhasználói érték

Forgó jeladó mint útmérő 1 csatorna

Limitek nélkül, nyomógombbal, beírja egy regiszterbe

• Felhasználói érték
• Útmérő

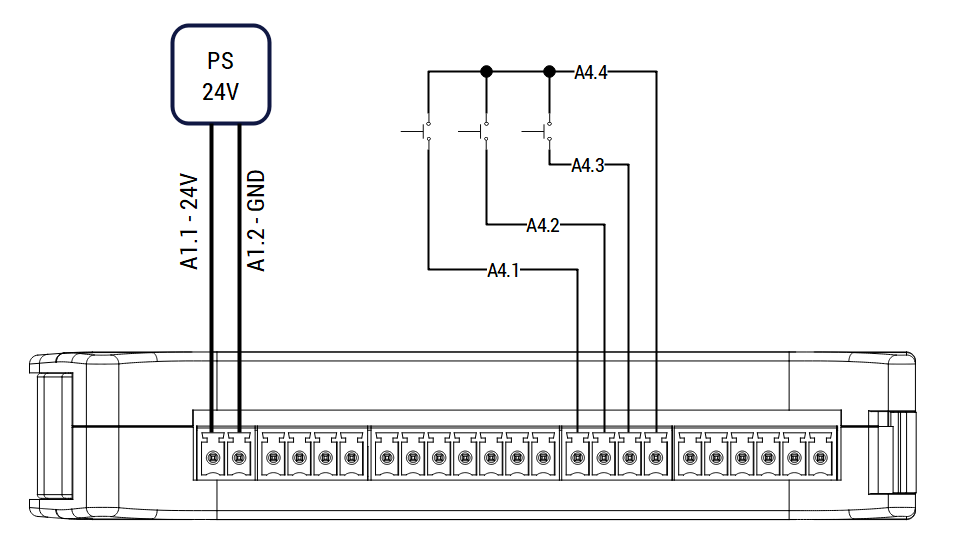

Nyomógomb 3 csatorna

Több gombnyomás számlás, hosszú gombnyomás.

Nyomógomb esemény esetén a ButtonInfo.Button[0-2].Event regiszter mint bitmaszk írja le az eseményt. Az esemény törléséhez írjon nullát a regiszterbe. ButtonInfo.Button[0-2].Event=0

• Felhasználó interakció
• Végállás
• Áramláskapcsoló

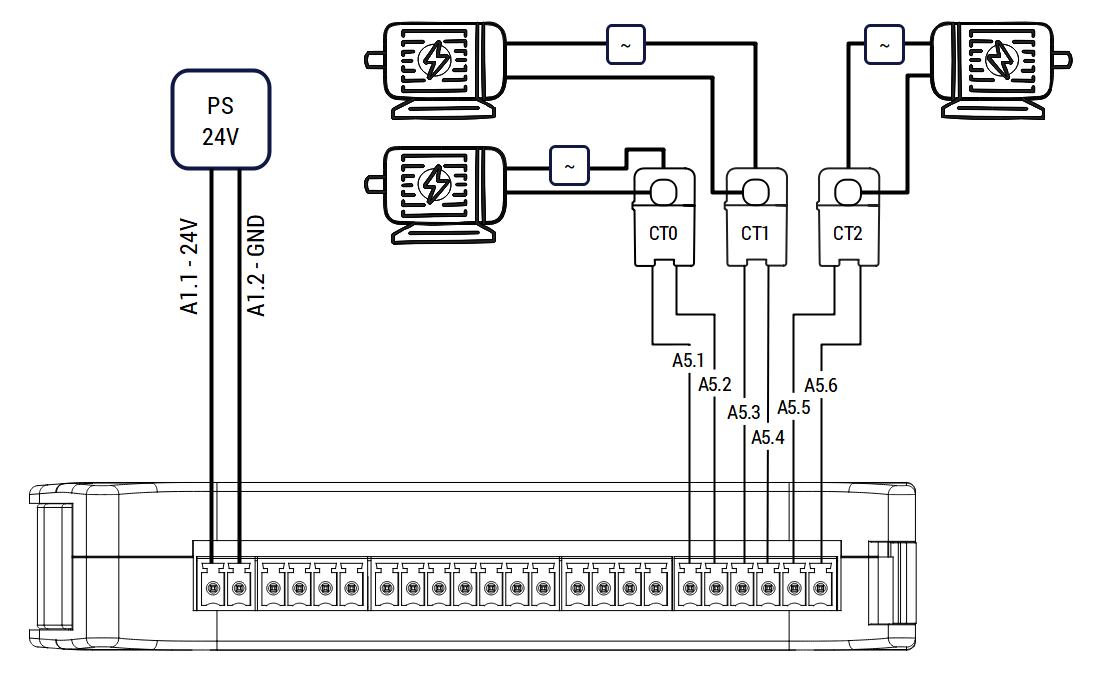

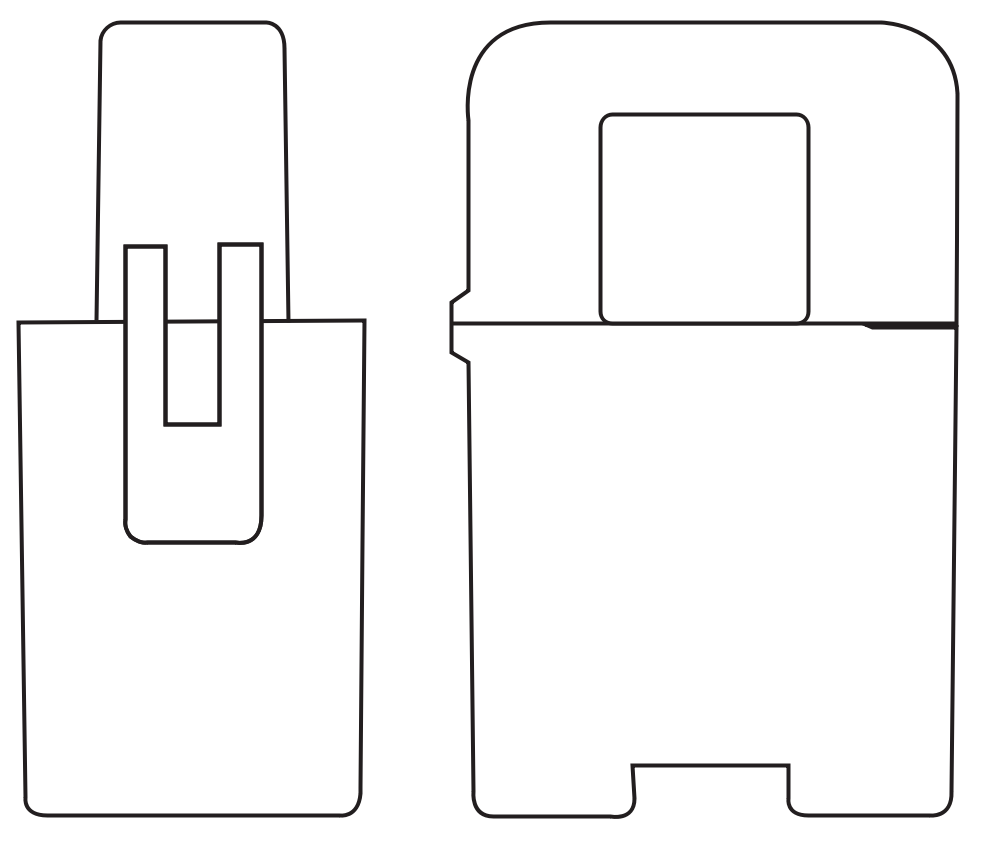

Árammérő

Operating Temperature Range -40~65℃

• Motor
• Fűtőbetét

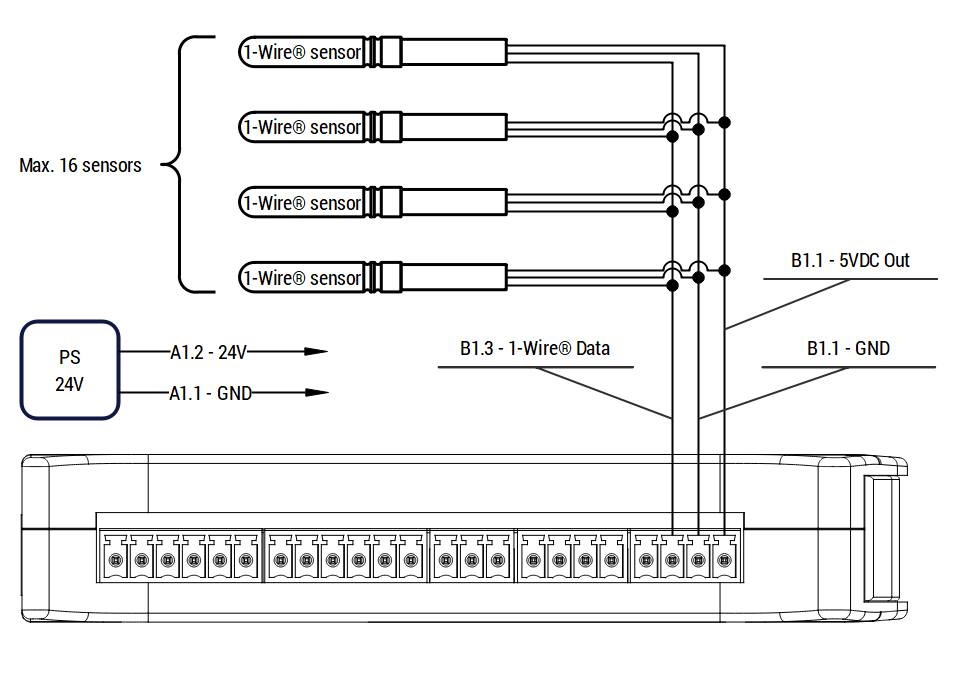

1-Wire®

A Digitalio Box Pro maximum 16 db 1-Wire® hőmérsékletmérő szenzort (DS18B20) kezel. Keresés után az érzékelők egyedi kódját FRAM-ban tárolja. További információ OneWire Info and OneWire Temperatures. Parancsok: 1-Wire command

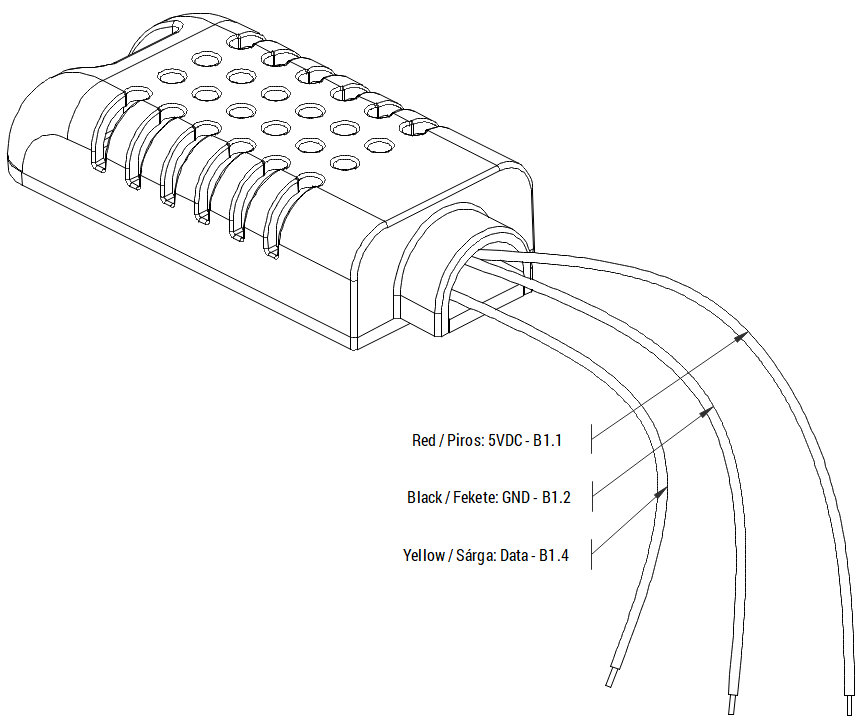

Környezeti érzékelő

A mellékelt AM2301 szenzorral a Digitalio Box Pro környezetét lehet monitorozni, például a szekrény vagy helyiség hőmérsékletet vagy páratartalmát. Csatlakoztatható még DHT22 szenzor is.

Engedélyezni a InputSettings.EnableDHT regiszterrel, mintavételi sebességet InputSettings.DHTInterval regiszterrel lehet.

0-10 V kimenet

Épületgépészeti egységek vezérlése

Led vezérlés

• Dimmerek
• Proporcionális szelepek
• Ventilátorok
• Fűtési szivattyúk

0-10 V bementet

Állítsa a InputSettings.Input.AI0.Type vagy az InputSettings.Input.AI1.Type értékét 0-ra a 0-10V tartomány használatához, valamint győződjön meg a helyes jumper pozícióról.

Lehetőség van a 0-10 V értékeket közvetlenül a valós értékre számolni. Bővebben a Felhasználói értékek részben olvashat.

4-20 mA bemenet

sf

• Nyomásmérők
• Távadók

PT1000

Az ábra egy PT1000 hőmérséklet érzékelők csatlakoztatását mutatja.

Az egyes érzékelők vezetékei a megfelelő sorkapcsokhoz csatlakoznak (B4.x és B5.x jelölések szerint).

Győződjön meg róla, hogy az érzékelők megfelelő módon rögzítve vannak a mérési pontokon. Ha a valóstól erősen eltérő értéket mutat, ellenőrizze a vezetéket a sorkapocsban.

Ha egy bemenetet nem használ, javasolt GND-re kötni. (B4.3, B4.6, B5.3, B5.6)

Limitek

A hőmérőkhöz beállítható két határérték is, melyek átlépésekor egy adott regiszter jelzi a hibát.

Gyári alsó limit

-45 °C

Gyári felső limit

235 °C

Felhasználó limit

User value limits

Fűtés teljesítmény mérő 3 csatorna

A vizes fűtés teljesítmény mérő célja a fűtési rendszerben áramló víz hőteljesítményének és energiafogyasztásának mérésére.

Szerelje be az impulzusos vízmérőt a fűtési rendszer visszatérő ágba a gyártó utasítása szerint. Biztosítsa, hogy az áramlás iránya megegyezzen a vízmérő jelölésével. Ellenőrizze, hogy a vízmérő impulzus kimenete megfelelően csatlakozik az eszközhöz. Állítsa be a hőmennyiség mérőhöz kapcsolódó Impulzus számlálót.

Az előremenő és visszatérő ágakon szerelje be a hőmérőket a mérőcső falára vagy a csőbe helyezhető szondák segítségével. Gondoskodjon arról, hogy a hőmérők jól érintkezzenek a vízzel, és ne legyenek légbuborékok a mérés helyén. Csatlakoztassa a hőmérőket a Box bemeneteihez. Például B4.1 & B4.3. és B4.2 & B4.3.

A következő példa egy fűtési pufferból kivett többkörös hőmennyiség mérés bekötését szemlélteti.

Hőteljesítmény mérő #0

Átfolyásmérő a DI#0 csatornán

Előremenő hőmérséklet érzékelő a PT#0

visszatérő hőmérséklet érzékelő a PT#1

Hőteljesítmény mérő #1

Átfolyásmérő a DI#1 csatornán

Előremenő hőmérséklet érzékelő a PT#0

visszatérő hőmérséklet érzékelő a PT#2

Hőteljesítmény mérő #2

Átfolyásmérő a DI#2 csatornán

Előremenő hőmérséklet érzékelő a PT#0

visszatérő hőmérséklet érzékelő a PT#2

• Fűtés teljesítmény figyelés
• Energia mérés

Hőmérséklet szabályzó 5 csatorna

Hiszterézis alapú hőmérséklet control.

Ha aktiválja a funkciót, a csatornához tartozó asszimetrikus időmű deaktiválásra kerül

• Fűtés
• Hűtés
• Temperálás / Hőn tartás

ΔT Kapcsoló 5 csatorna

A rendszer a kazán vagy napkollektor hőmérsékletét hasonlítja össze a puffertartály hőmérsékletével, és a különbség alapján indítja vagy állítja le a szivattyút.

Ha aktiválja a funkciót, a csatornához tartozó asszimetrikus időmű deaktiválásra kerül. Ha a ΔT On kisebb vagy egyenlő mint a ΔT Off mert a felhasználó ilyent állít be, akkor a doboz módosítja az értéket, ΔT Off 10 °C-kal lesz több mint a ΔT On.

-- Impulzus számláló konfigurálás 1 tick/liter

PulseCounterSettings0.PulseCount=1
PulseCounterSettings0.RealValue=1
PulseCounterSettings0.UnitRange=3600
PulseCounterSettings0.StopAfter=60
PulseCounterSettings0.Filter=1
//Store in FRAM: Yes
PulseCounterSettings0.Store=1

-- A bemenet Impulzus számláló

//DI #0 Function: Pulse Counter
InputSettings.DigitalIN0.Function=1

-- ΔT kapcsoló beállítás

//Top sensor index: Endpoint.PT2
DTSwitchSettings0.TopTempIndex=2
//Bottom sensor index: Endpoint.PT1
DTSwitchSettings0.BottomTempIndex=1
DTSwitchSettings0.DeltaOn=40
DTSwitchSettings0.DeltaOff=5

-- Hőmennyiség mérő beállítás

//Forward temperature: Endpoint.PT2
HeatMeterSettings0.ForwardTempIndex=2
//Return temperature: Endpoint.PT1
HeatMeterSettings0.ReturnTempIndex=1
HeatMeterSettings0.HeatCapacity=4185
HeatMeterSettings0.FluidDensity=1000
HeatMeterSettings0.WattLimit=0

-- Logikák engedélyzése

//Heatmeter #0: Enable
LogicControl.HeatMeters0.Enabled=1
//Pulse counter #0: Disable
LogicControl.PulseCounter0.Enabled=0
//ΔT Switch #0: Enable
LogicControl.DTSwitch0.Enabled=1

• Napkollektor
• Medencefűtés
• HMV tartály fűtés puffertartályról

Felhasználói értékek

Lehetősége van a csatlakoztatott szenzorhoz állítani az analóg bemenetek valós értékét. Ezek a UserScalingAI0 UserScalingAI1 táblák.

0-10 V lineáris interpoláció

4-20 mA lineáris interpoláció

Virtuális felhasználói értékek

Az eszköz rendelkezik két virtuális táblával: Virtual IO és a Virtual IO NP. Ezen táblák segítségével lehetősége van egy külső adatforrásból származó értékek tárolására. Ezeket az adatokat webes kéréssel adja át a Boxnak. Ez hasznos lehet, ha egy internetes interfésszel nem rendelkező eszköznek szeretne adatokat szolgáltatni. Ez az eszköz Modbuson keresztül érheti el az értékeket. A Virtual IO értékek tárolva vannak az FRAM-ban, míg a Virtual IO NP csak RAM-ban, így az eszköz újraindításakor ezek elvesznek.

Számlálók

A Counters adatok törléséhez írjon 0 értéket a megfelelő regiszterbe.

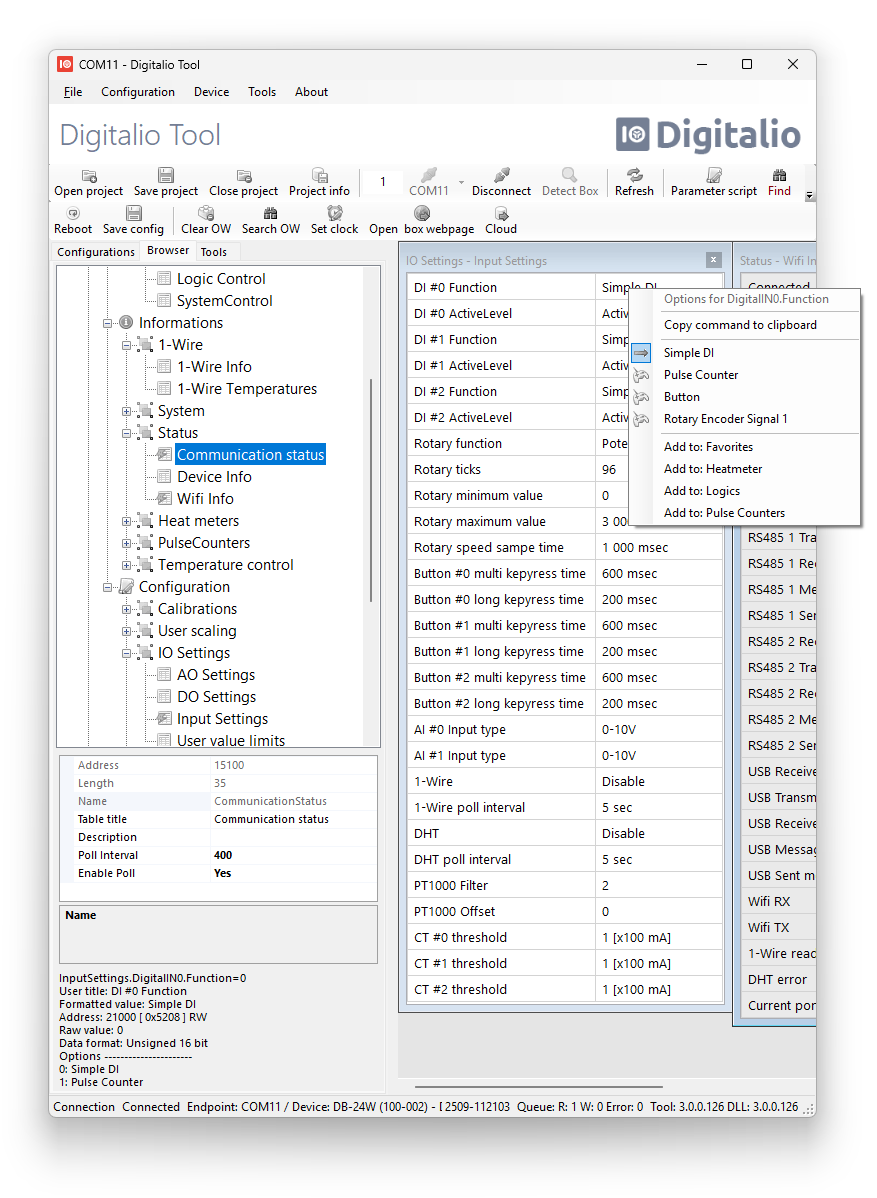

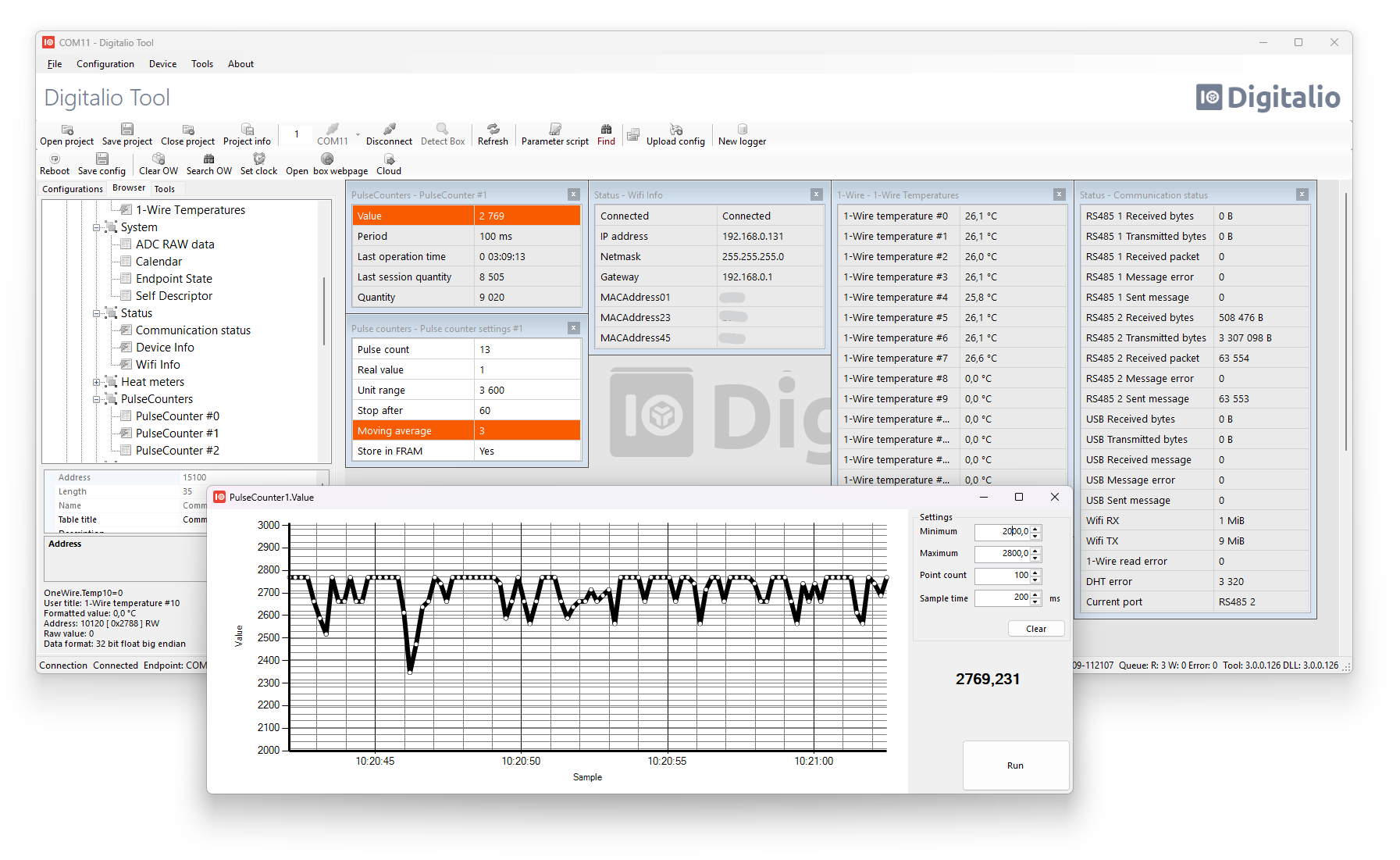

Digitalio Tool

Csak töltse le a Digitalio Tool alkalmazást a számítógépére, csomagolja ki egy tetszőleges könyvtárba, majd indítsa el a DigitalioTool.exe programot.

Paraméter szkriptek

A beállítás megkönnyítéséhez a Digitalio Tool felkínál számos előre elkészített konfigurációt. Az eszköztáron a Parameter script gombra kattintva megjelennek az előre definiált beállítások.

Konfiguráció

Gyári beállítások, felhasználói beállítások

Műveletek

Van userkonfig, meg factory config, ami lockolva van. Mindig a userconfig töltödik, de ha az nem sikerül, akkor a factory config. a kalibrációt ne tekergesse, vagy állítsa vissza. SystemControl.Config=100

Teljeskörű konfiguráció támogatás

Ha nagyon tetszik neked a termékünk és több Box-ot kezelsz, akkor előfordul, hogy összekevered az eszközöket. Ennek elkerülése végett a Digitalio Tool teljes támogatást nyújt a konfigurációk és a Boxok kezeléséhez.

Wifi

A beépített wifi modul lehetőséget biztosít a távoli eléréshez és a távoli adatgyűjtéshez. A wifi egy független modul, annak működése nem befolyásolja a termék perifériáit és egyéb logika működését.

• Ha megszakad a wifi kapcsolat, az eszköz 30 másodpercenként megpróbál újracsatlakozni.
• Ha két wifi led villog nincs wifi kapcsolat az access point-tal.
• Az idő a wifitől jön, wifi nélkül az óra nem túl pontos.
• Ha default konfigot kérnek a wifinél, az eszközön tiltva lesz a wifi. Ezt újra engedélyezni kell.
• RSSI-t frissíteni kell a SystemControl.WifiCommand=7 paranccsal
• Ha a wifi mindkét ledje villog: nem sikerült csatlakozni. ellenőrizze a ssid passt.
• ha vilog az első vifi led, elment a wifi

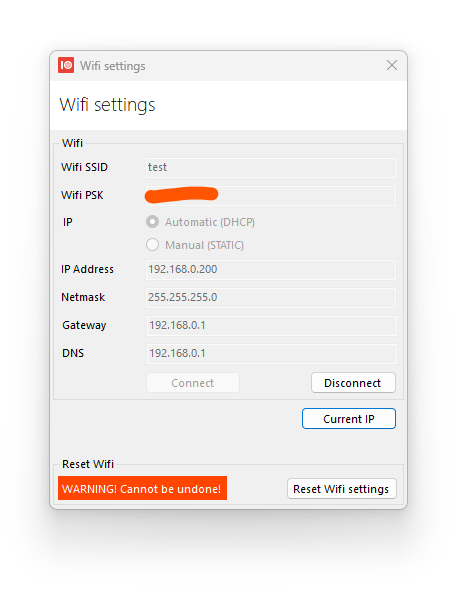

Csatlakozás wifi hálózathoz

A WifiAccess tábla első 16 regiszterével állítható be az SSID, az azt követő 16 regiszterrel pedig a PSK. Ez 31 karakteres SSID-t és PSK-t engedélyez, mivel egy regiszterbe 2 karakter (ascii code, 2 × 8 bit) írható. A 32. karakter mindig egy záró 0 legyen, mely leküldi a wifi modulnak a hálózati hozzáférés adatait.

#SSID beállítás: test

WifiAccess.SSID0=29797
WifiAccess.SSID1=29556
WifiAccess.SSID2=0

#PSK beállítás: 12345678

WifiAccess.PSK0=12594
WifiAccess.PSK1=13108
WifiAccess.PSK2=13622
WifiAccess.PSK3=14136
WifiAccess.PSK6=0


A wifi kapcsolatot a DeviceSettings.WifiState=1 paranccsal lehet engedélyezni. Új SSID/PSK/IP csak induláskor alkalmazza a modul, így változtatás esetén a kapcsolat leállítása DeviceSettings.WifiState=0 majd indítása szükséges. Nyitott wifi hálózat esetén ne állítson be jelszót.

Hálózati beállítások

A IPSettings táblában állítható be a WIFI kapcsolathoz szükséges hálózati információ.

Egy IPv4 cím 4 darab 8 bites (1 byte-os) számból áll. Ezeket egymás után fűzve kapjuk a 32 bites számot. Ha Ön a 192.168.0.200 címet akarja beállítani, byte-jait így számítjuk:

192×256³ + 168×256² + 0×256¹ + 200×256⁰ = 3232235720

Tehát IPSettings.WifiAddress regiszterbe a 3232235720 számot kell írni. Tehát az alsó 16 bit 3232235720 / 65536 = 42320, a felső 16 bit 3232235720 mod 65536 = 200. Hasonló módon állítjuk be a többi hálózati címet is. A Digitalio Box Pro beépített kezelőfelülete wifin keresztül bővebb beállítási lehetőségeket nyújt.

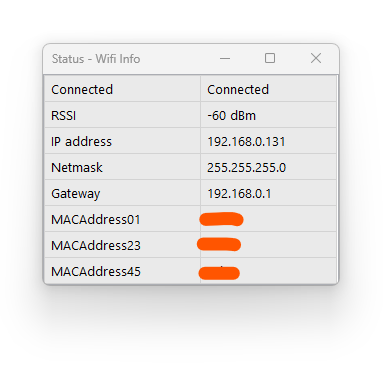

A WifiInfo tábla szolgáltat adatot a wifi kapcsolat aktuális állapotáról.

Webes felület

A Digitalio Box Pro elérhető testre szabható webes felületen keresztül is, mely alkalmazkodik a megjelenítő eszköz kijelzőjéhez. Megtekinthetők a fontosabb mért és számolt adatok, valamint kezelhetőek a logikák állapota is. Alapesetben az elérésnek nincsenek extra költségei ha wifi kapcsolaton keresztül éri el az eszközt. A kezelő felületen a HTTPS kapcsolat jelenleg nem támogatott.

Konfiguráció beállítása

curl -H 'Content-Type: text/plain' -v -d 'system.description=hokozpont' http://admin:admin@192.168.0.125/config.json

Válasz:
204 - No content curl -H 'Content-Type: application/json' -v -d '{ "Type": "Config", "Payload" : [{"system.description": "hokozpont", "system.sessionname":"Proba" }]}' http://admin:admin@192.168.0.125/config.json

Válasz:
204 - No content

Regiszterek elérése

Értékadást csak POST metódussal kérhet, esetben a regiszterek 16 bites értékét kell küldeni.

curl -H "X-Access-Token: 12345678" -d "{ \"Type\":\"Values\", \"Payload\": [{\"VirtualIO.DIO0\":1, \"VirtualIO.AIO0\": 2234, \"VirtualIO.AIO1\":1223}]}" http://192.168.0.125/data.json

Válasz:
204 - No content curl -v -d '[6008,6009,6016,6017]' http://admin:admin@192.168.0.125/registers.json
curl -H "X-Access-Token: 12345678" -d '[6008,6009,6016,6017]' http://192.168.0.125/registers.json
Válasz:
[[6008,2234],[6009,1223],[6016,16675],[6017,13107]] curl -v -d '[[10000,0],[10001,1]]' http://admin:admin@192.168.0.125/registers.json

Válasz:
Üres tömb curl -H 'Content-Type: application/json' -v -d '[10000,10001,10002,10003,10004, [10005,1]]' http://admin:admin@192.168.0.116/registers.json

Válasz:
[[10000,1],[10001,0],[10002,1],[10003,1],[10004,0]]

Adat linkek

Az adatlinkekek csak érvényes Authorization: fejléccel együtt érhetőek el.

Konfiguráció json

http://192.168.0.125/config.json

Konfiguráció txt

http://192.168.0.125/config.txt

Konfiguráció változtatás URL-ből

http://192.168.0.125/config.json?system.sessionname=Proba

Adatok txt

http://192.168.0.125/data.txt

Adatok json

http://192.168.0.125/data.json

Adatok xml

http://192.168.0.125/data.xml

Regiszter információ

http://192.168.0.125/field/Endpoint.PT0 (abban az esetben, ha tartozik hozzá szöveges kulcs)

http://192.168.0.125/register/10008

Regiszter értékadás

http://192.168.0.125/field/VirtualIO.AIO0?value=1234

http://192.168.0.125/field/VirtualIO.AIO0?value=-1234.56

Adatgyűjtés

Munkamenet (Session name)

Az adatok elkülönítésére szolgál a munkamenet. A munkamenet nevét ön adja meg, ezzel a névvel lesznek azonosítva az elküldött adatok. Ha például változik az eszköz alkalmazási helye, mert ideiglenesen kell elhelyezni valahol, és másik munkamenet azonosítót adunk, az adatgyűjtő ez alapján külön gyűjti majd ezeket.

A munkamenet azonosítót beállíthatja az eszköz webes felületén, vagy a Digitalio Tool alkalmazásban.

Felhő kapcsolat

A felső kapcsolatot érvényes token megadásával veheti igénybe. Regisztrálja az eszközt a https://cloud.digitalio.hu oldalon a készülék MAC címével, Majd az Eszközök » Token kérése menüpontban generáljon egy tokent, melyet az eszköz webes felületén a Setup-ban a Cloud Connection résznél megadva az eszköz feljelentkezik a szerverre.

Ezen az eszköz tárhelyen egyben láthatja csatlakoztatott eszközeit, melyek a terepen vannak elhelyezve. Így anélkül jut információhoz, hogy az eszköz közelében lenne.

Felhő adatgyűjtés

Ez a távoli tartós adatgyűjtés bekapcsolása. Ebben az esetben lehetőség nyílik

Webes adatgyűjtés

Lehetősége van adatot küldeni HTTP protokollon keresztül is. Ha nincs beállított rendszeres küldés vagy a küldő egyedi HTTP akkor lehetősége van SystemControl.WifiCommand=6 paranccsal az adott időben adatot küldeni HTTP-vel. Minden egyéb esetben a beállított szolgáltatásra küld adatot a parancs.

User-Agent: Digitalio ESP 1.9.1.167
Host: adatgyujto.lan:82
X-DeviceUUID: DBP-aaaaaaaaaaaa
X-SessionName: Box
X-HostName: Green
Content-Type: application/json
Content-Length: 1068
Authorization: Basic dXNybmFtZTpwYXNzd2Q=

• Egyedi HTTP adatgyűjtő szkript válasza 200 vagy 204 legyen, ellenkező esetben hibát kapunk.
• Ha az adatküldési intervallum több mint 60 másodperc, nincs keep-alive fejléc.
• Ha értékadási választ küld json-ban, az üzenet vége legyen \n

TCP Socket / Websocket adatgyűjtés

{"Type":"WhoAmi","UUID":"DBP-aaaaaaaaaaaa","Payload":[{"DeviceName":"Green","SessionName":"Box","LocalIP":"192.168.0.125","WifiVersion":"1.9.1.167","hostfw":"1249","hostpcbversion":"400","hostbuildversion":"200","hostserialnumber":"2509-999999","hostuuid":"66bffbf-343bf142-5bf1bf22"}]}

Hibaelhírítás / Javítás

Javítás

Bootloader

Napló

Az eszköz beépített naplóval rendelkezik, melyet a http://192.168.0.125/log.txt címen érhet el. Rendellenes működés esetén információval szolgálhat a kapcsolatok és a futó állapotáról.

Hibakeresés

Rendellenes működés esetén javasoljuk menjen végig az alábbi lépéseken!

• Ellenőrizze a tápfeszültséget! 10-36 V szükséges!
• Ellenőrizze a sorkapcsokat, nem csúsztak-e le!
• Ellenőrizze a vezeték csatlakozásokat! Kommunikációs hiba esetén ellenőrizze a kommunikációs kábeleket a sorkapocsnál! Ellenőrizze a gazdagépet is! Hőmérő hiba esetén ellenőrizze a hőmérő kábeleket a sorkapocsnál!
• Wifi kapcsolat vesztésekor ellenőrizze az access point-ot!
• Ellenőrizze az eszközhöz kapcsolt perifériákat is! Esetleg szakaszosan válassza le, hogy megszűnik-e a hibajelenség!
• Ha minden egyéb rendben van, és úgy gondolja az eszközzel van a probléma, ne habozzon, vegye fel velünk a kapcsolatot!

Mielőtt felveszi velünk a kapcsolatot...

Ha úgy dönt, hogy levelet ír, mert valamit nem tud, vagy nem működik, az előtt javasoljuk végezze el a következő lépéseket:

• Olvassa végig ezt a dokumentációt, értelmezze, valószínű megoldást talál benne.
• Ha mégsem találta meg a választ, elnézést kérünk, hibáztunk. Ez esetben szedje össze a következőket:
  • Termék sorozatszám: ezeket megtalálja a Box címkén, vagy a dobozban mellékelt információs lapon.
  • Írja le pontosan, lépésről lépésre mit szeretne
  • Írja le pontosan, lépésből lépésre mit tett
  • Írja le pontosan, lépésből lépésre mi történt
  • Ha lehetséges küldje el a Box naplóját!
  • Ha lehetséges küldje el a Box konfigurációját, melyet a Digitalio Tool szoftverrel menthetsz le!
• Az összegyűjtött információkat küldje el nekünk e-mailben a support@digitalio.hu címre, telefonszám elérhetőséggel együtt.
• E-mailben esetleg telefonon felvesszük Önnel a kapcsolatot
• Ha tehetjük, bővítjük a dokumentációt.

Leszerelés / csere

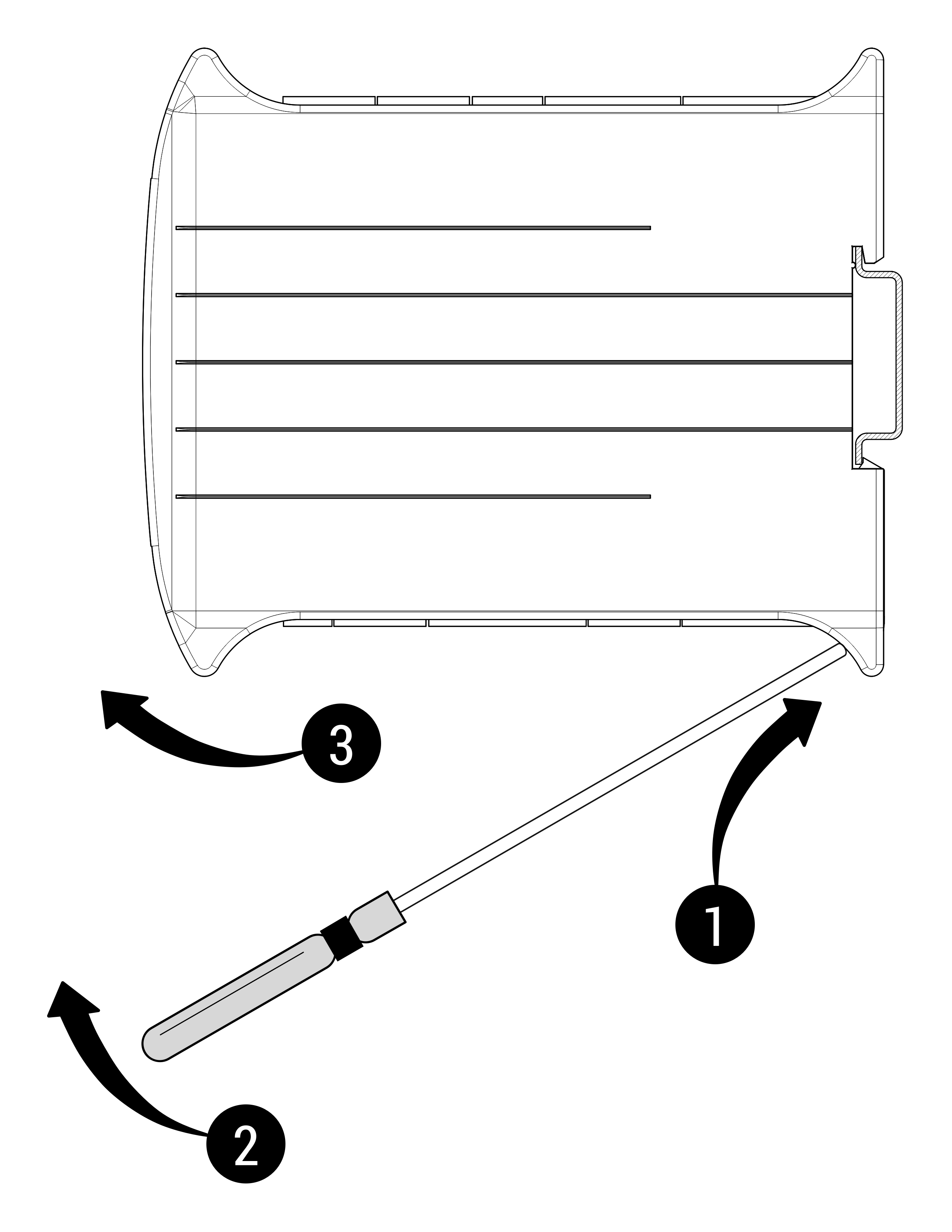

Leszerelés

1. Helyezzen egy lapos csavarhúzót a doboz aljánál a színes rögzítőbe
2. Mozdítsa a csavarhúzót a készülék irányába
3. Forgassa felfelé a készüléket, majd emelje felfelé.

Regiszter táblák

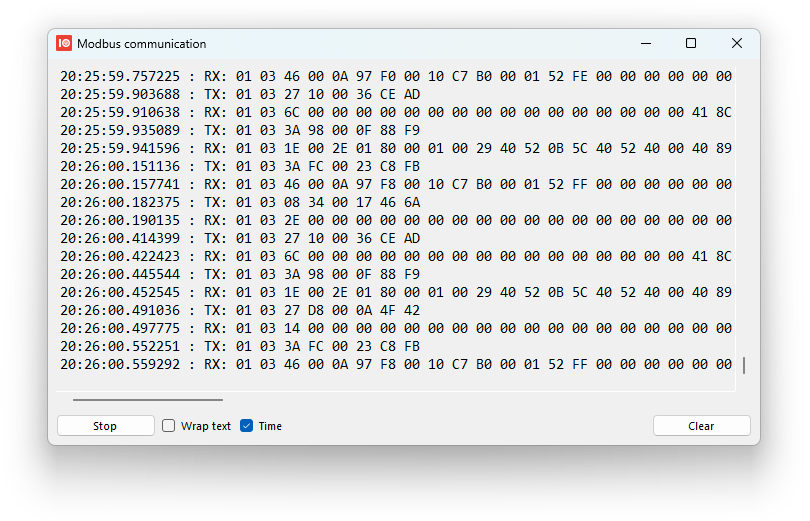

A Digitalio Box számos adatot publikál modbuson keresztül, mind a rendszer hibakereséséhez, mind az adatgyűjtéshez. További információ: regiszterkiosztás.

Kiegészítők
